Jaka jest zasada zaworu kontrolnego?

   Podstawowa funkcjazawór sterującyoznacza precyzyjnie regulacja parametrów procesu, takie jak szybkość przepływu płynu, ciśnienie, poziom lub temperatura w ramach rurociągu. Osiąga to poprzez zmianę wielkości wewnętrznego obszarze przekroju przepływu przepływu. Wyobraź sobie kran wodny na rurze: Otwarcie go szersze zwiększa przepływ wody, jednocześnie zamykając się, zmniejsza przepływ. Zawór sterujący działa podobnie, ale jego kontrola jest znacznie bardziej precyzyjna i zazwyczaj jest obsługiwana zdalnie przez zautomatyzowany system.

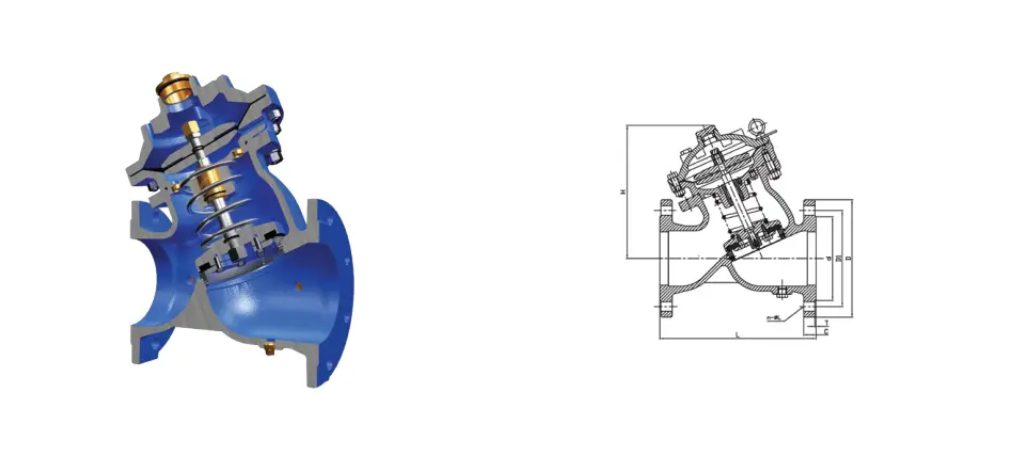

   Azawór sterującyskłada się przede wszystkim z dwóch kluczowych elementów:zawór sterującymontaż ciała i siłownik. Zespół korpusu zaworu obejmuje sam korpus, wykończenie (element dławiający, taki jak wtyczka, dysk lub kula) i siedzenie. Wykończenie jest ruchomą częścią, która bezpośrednio zmienia obszar przepływu. Siłownik jest urządzeniem prądowym; Otrzymuje polecenia sygnału (zwykle elektryczne lub pneumatyczne) z systemu sterowania i przekształca ten sygnał w siłę mechaniczną (ruch liniowy lub obrotowy) w celu przesuwania wykończenia. Wspólne typy siłowników obejmują przepustową przeponę, tłok pneumatyczny, silnik elektryczny lub elektrohydrauliczny.

   Podstawowa zasada jego działania opiera się na równowadze siły i dostosowaniu pozycji. System sterowania (taki jak DCS lub PLC) oblicza wymagane działanie kontrolne przy użyciu określonego algorytmu sterowania (takiego jak PID) w oparciu o odchylenie między faktycznym parametrem procesu (np. Przepływ, ciśnienie) i żądaną wartością (punkt zadany). Następnie wysyła standardowy sygnał (np. Sygnał prądu 4-20mA lub sygnał pneumatyczny 0,2-1,0) do siłownika zaworu sterującego. Po otrzymaniu tego sygnału siłownik generuje odpowiedni ciąg lub moment obrotowy.

   Siła generowana przez siłownik napędza łodygę zaworu, który porusza wykończenie w korpusie zaworu (liniowo lub obrotowo), zmieniając w ten sposób otwór (powierzchnię przepływu) między wykończeniem a siedzeniem. Na przykład, gdy sygnał kontrolny wymaga zwiększonego przepływu, siłownik odsuwa wykończenie od siedzenia, zwiększając otwieranie zaworu i umożliwiając przejście większej liczby płynów. I odwrotnie, gdy sygnał wymaga zmniejszenia przepływu, siłownik ciągnie wykończenie w kierunku siedzenia, zmniejszając otwór i ograniczając przepływ płynu.

   Poprzez tę ciągłą lub krokową regulację otworu zawór sterujący dynamicznie zmienia opór płynów lub pojemność przepływu przez zawór. Zmiana powierzchni przepływu wpływa bezpośrednio na natężenie przepływu płynu, co z kolei wpływa na kontrolowany parametr procesu (np. Zwiększenie przepływu zazwyczaj podnosi poziom ciśnienia niższego szczebla lub poziomu naczynia). Nowy stan pozycji zaworu wpływa na ten proces; Czujniki ponownie mierzą rzeczywisty parametr i przekazują go z powrotem do kontrolera. Kontroler oblicza nowy sygnał wyjściowy na podstawie tego, tworząc system sterowania zamkniętą pętli. System ten nieustannie utrzymuje parametr procesu dokładnie w pobliżu wymaganego punktu seta. Dlatego zawór sterujący jest niezbędnym końcowym elementem sterowania do osiągnięcia automatyzacji w procesach przemysłowych.
