Jaki jest typ Y sitka?

.Sitko typu yjest najczęściej używanym mechanicznym urządzeniem filtracyjnym w przemysłowych systemach rurociągów, a jego nazwa wywodząca się z charakterystycznej konfiguracji jego obudowy. Jego podstawową funkcją jest przechwytywanie zanieczyszczeń stałych cząstek stałych w płynach (takich jak rdza, żużla spawalnicze, skala rury lub resztki procesu) przez wewnętrzny ekran sitka, chroniąc w ten sposób sprzęt dolnej części (pompy, zawory, mierniki przepływowe, wymienniki ciepła itp.) Przed zużyciem lub blokadą. Zasada pracy obejmuje: płyn wchodzący do obudowy sitka przez wlot, przepływając przez kątowy cylindryczny ekran, na którym zanieczyszczenia są uwięzione na wewnętrznej powierzchni, podczas gdy czysty płyn przechodzi przez otwory siatki do wylotu. Zgromadzone zanieczyszczenia można usunąć ręcznie lub automatycznie otwierając zawór spustowy na dole.

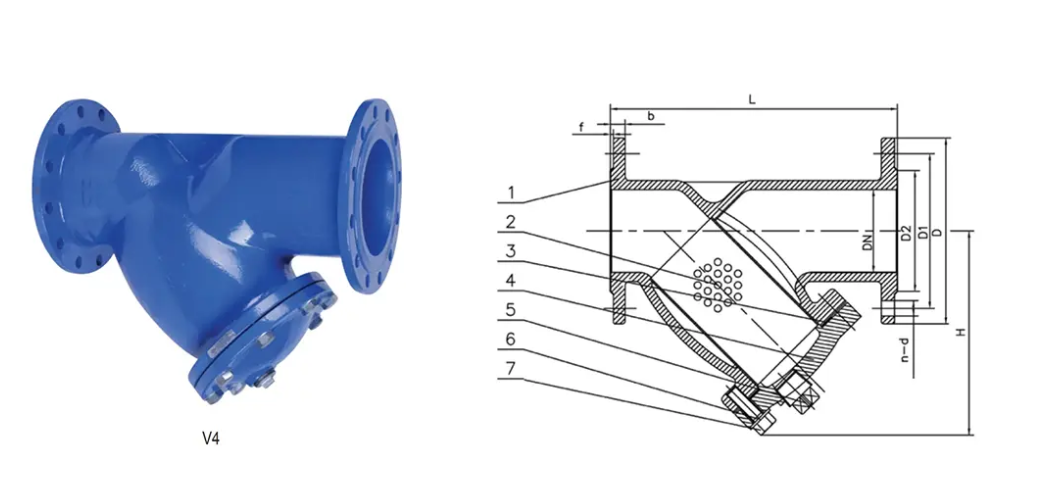

Kluczowe elementy strukturalne sitka typu Y obejmują: obudowę w kształcie Y zwykle wytwarzanym z odlewanej stali węglowej, stali nierdzewnej lub żelaza plastycznego; zdejmowana nasadka końcowa (zabezpieczona śrubami lub gwintowaną uszczelką) u góry; Wewnętrznie zamontowany cylindro-koniczny koszyk sitka (zwykle stal nierdzewna 304/316 o rozmiarach o siatce od 0,5 mm do 3 mm); oraz port spustowy (kołnierz lub gwintowany) u podstawy. Jego zalety strukturalne leżą w niskiej odporności na przepływ (prosta konstrukcja z spadkiem ciśnienia poniżej 0,1 bar), kompaktowym śladem (mniejszym niż koszem) oraz konserwacją bez demontażu rurociągu (dostęp do ekranu można uzyskać poprzez usunięcie nasadki końcowej).

Aby sprostać różnorodnym wymaganiom operacyjnym, opracowano krytyczne warianty funkcjonalne. Modele wzmocnione pod wysokim ciśnieniem mają zagęszczone obudowy i kute kołnierze, wytrzymujące ciśnienia do PN100 (10 MPa) do zastosowań takich jak główne linie pary elektrowni. Typy odporne na kawitacje obejmują w strukturze ekranu łopatki przepływowe, aby zapobiec erozji indukowanej bańką pod wysokim ciśnieniem różnicowym. Wersje samoczyszczące integrują mechanizmy przepływu wstecznego i różnicowe czujniki ciśnienia do automatycznego rozładowania gruzu. Specjalistyczne jednostki w wysokiej temperaturze wykorzystują grafitowe uszczelki spiralne i ekrany ze stali stopowej do obsługi do 450 ° C. W środowiskach korozyjnych (np. Rośliny chemiczne), pełna konstrukcja ze stali nierdzewnej 316L jest odporna na atak kwasowo -alkaliczny.

Wybór inżynierii wymaga oceny pięciu krytycznych parametrów: po pierwsze, Filtracyjna Filtracja (na podstawie potrzeb chronionych wyposażenia - np., 80 MESH/180 μM w górę pomp odśrodkowych, 200 MESH/75 μm przed zaworami sterującymi). Po drugie, prędkość przepływu i średnica rury (pełny zakres rozmiaru DN15-DN1200; prędkość powinna być utrzymywana przy 1-3 m/s, aby zapobiec penetracji cząstek). Po trzecie, ciśnienie robocze i temperatura (materiał obudowy musi pasować do warunków-np. Żelazo plastyczne PN16 do układów wodnych, stal węglowa PN40 dla pary średniego ciśnienia). Po czwarte, typ połączenia (standardy kołnierza muszą być zgodne z rurociągami: ANSI/EN/DIN). Wreszcie metoda drenażu (ręczne dreny są ekonomiczne, ale wymagają monitorowania; automatyczne systemy dopasowane do bezzałogowych stacji).

Instalacja i konserwacja Najlepsze praktyki Mandat: Montaż poziome (drenaż portu pionowo w dół), aby umożliwić odpadanie przez grawitację; ścisłe wyrównanie strzałek kierunku przepływu do ruchu płynu; Stulki do spożycia pompy ustawione ≥10 średnice rury w górę, aby uniknąć zakłóceń turbulentnych; oraz przepłukanie linii wstępnej, aby zapobiec wpływowi ekranu przez żużla spawalnicze. Częstotliwość konserwacji zależy od obciążenia zanieczyszczenia, zwykle wymagającym czyszczenia ekranu, gdy różnica ciśnienia osiągnie 0,5 bar (systemy pary mogą wymagać codziennego wyczerpania). Jako pierwsza linia obrony w systemach chemicznych, mocy, morskiej i HVAC,-struna Y zmniejszają wskaźniki awarii sprzętu o ponad 40%, co dowodzi niezbędnych niezawodności systemu.
