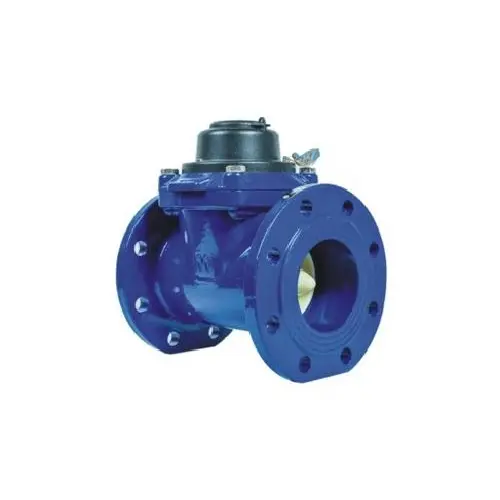

Wodomierz Woltmana
Wodomierz Woltman Helix można podzielić na poziomy wodomierz Helix Woltman (WPH) i pionowy Helix
Wodomierz Woltman (WS) jest zgodny z inną strukturą wewnętrzną wodomierza, ale wodomierze takie są
montowany poziomo. Zaletą pionowego wodomierza Woltman (WS) jest szerszy zakres przepływu (R80/R160/R200). Instalacja nie wymaga rygorystycznych wymagań dotyczących prostego odcinka rury i filtra zewnętrznego.
Zastosowanie: poziomy wodomierz Woltman służy do pomiaru całkowitego przepływu rurociągu o dużym przepływie. Jest szczególnie odpowiedni do głównych rurociągów wodociągowych i zapotrzebowania na wodę kopalnianą dużych zakładów. Główne cechy to duża przepustowość, mała objętość, zwarta konstrukcja, łatwa obsługa i konserwacja.
Obowiązujące warunki:
▶ Rozmiar: DN40 ~ DN600
▶Materiał: żeliwna skorupa
▶ Zimna woda: 0,1 ~ 30 ℃
▶ Gorąca woda: 0,1 ~ 90 ℃
▶ Ciśnienie robocze: 1,0 MPa/1,6 MPa
Metoda instalacji:
1. Instalacja pozioma.
2.Wymagany jest dodatkowy filtr wody.
3. Wejście/wyjście wody z wodomierza wymaga prostego odcinka rury U10/D5.
Charakterystyka:
1. Sucha struktura transmisji magnetycznej zapewnia, że licznik jest czysty i przejrzysty.
2. Duża przepustowość, mała strata ciśnienia i stabilna krzywa wydajności.

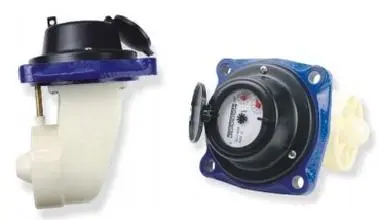

3. Ruch pomiarowy jest wymienny i łatwy do demontażu.
4. Elementy złączne ze stali nierdzewnej i proszek żywicy epoksydowej są natryskiwane wewnątrz i na zewnątrz skorupy, aby zmaksymalizować ochronę przed rdzą i przedłużyć żywotność produktu.
5. Mechanizm pomiarowy ma dobrą uniwersalność, połączenie magnetyczne, mały opór transmisji, czułe i niezawodne działanie.
6. Licznik jest uszczelniony próżniowo, co zapobiega kondensacji i atomizacji i może zapewnić wyraźny i dokładny odczyt przez cały rok
Parametr techniczny:
|
DN (mm) |
Zakres przepływu |
Maksymalny Pytanie 4 |
Wspólny przepływ Pytanie 3 |
Granica Q |
Minimum Pytanie 1 |
Minimum czytanie |
Maksymalny czytanie |
|
Q3/Q1 |
m |
³/godz |
m³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999,999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999,999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999,999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9 999 999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9 999 999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9 999 999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9 999 999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999 999 999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999 999 999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999 999 999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999 999 999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999 999 999 |
Wymiary całkowite i waga:
|
DN (mm) |
Długość |
Wysokość |
|
Kołnierz przyłączeniowy |
Waga referencyjna |
|
|
L(mm) |
Hmm) |
Kołnierz zewnętrzny średnica |
Średnica środkowa otworu na śrubę D1 (mm) |
Liczba śruby łączące |
kg |
|
|
40 |
200 |
198 |
150 |
110 |
4-M16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-M16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-M16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-M16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-M16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-M20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-M20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-M20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-M24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-M20/16-M24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-M24/16-M24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-M24/20-M27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-M24/20-M30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-M27/20-M33 |
520 |

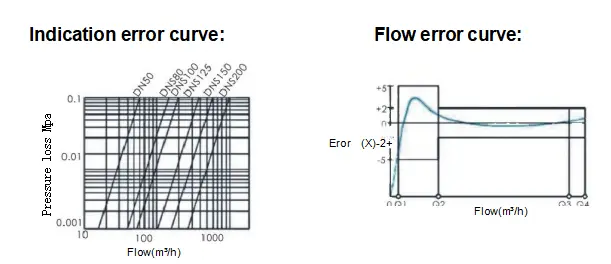

A. Maksymalny dopuszczalny błąd niskiego obszaru (Q1≤Q B. Gdy temperatura wody wynosi ≤30 ℃, maksymalny dopuszczalny błąd w wysokim obszarze (Q2≤Q≤Q4) wynosi ± 2%, gdy temperatura wody wynosi> 30 ℃, maksymalny dopuszczalny błąd w wysokim obszarze (Q2≤Q≤Q4) wynosi ± 3%
