Wolumetryczny licznik wody

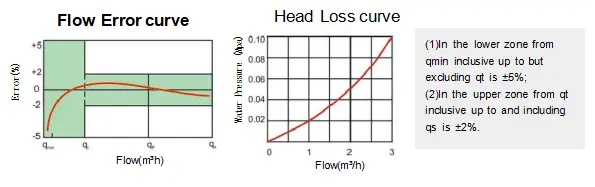

Pomiar wodomierza objętościowego jest dokładniejszy niż wodomierza wielostrumieniowego.
Błąd pomiaru wodomierza wielostrumieniowego będzie miał błąd ± 2%, podczas gdy błąd wodomierza objętościowego może być
kontrolowane na poziomie ±0,5% lub nawet niższym.
Stan dostawy:
▶Rozmiar: DN15, DN20
▶Maksymalne ciśnienie robocze: PN16
▶Strata ciśnienia: ≤0,063Mpa
▶Temperatura wody: T30, T50
▶Normy: ISO4064.Klasa C
▶R :R160(R=Q3/Q1)(opcjonalnie)
▶ Instalacja: pozioma, pionowa lub nachylona
▶Metoda połączenia:gwint BSP

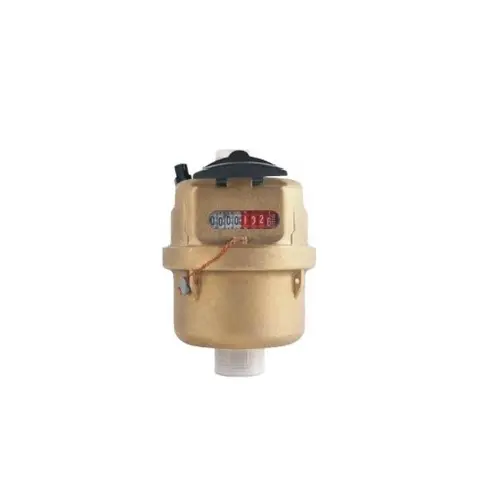

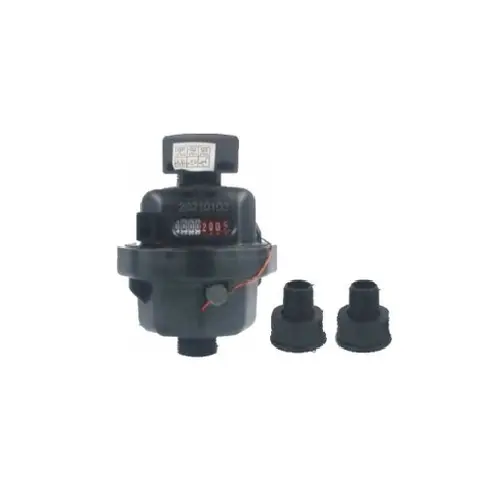

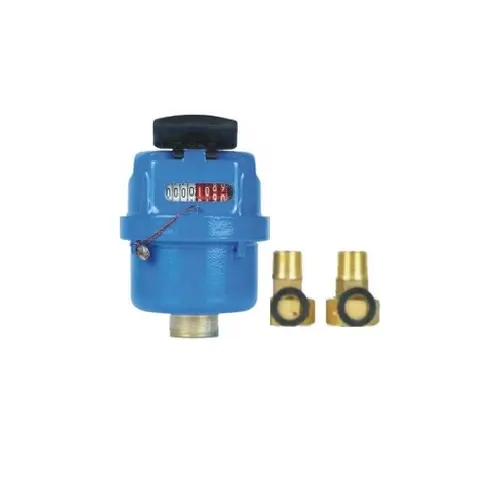

▶ Korpus można wybrać z mosiądzu, mosiądzu z podkładem i ABS.

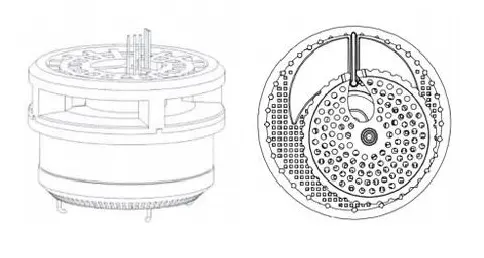

Zastosuj wolumetryczny tłok obrotowy, dokładniejszy do pomiaru;
▶Lepsza czułość
▶Duży zakres przepływu
▶Instalacja pod wieloma kątami
▶Na żądanie można dodać urządzenie do transmisji zdalnej

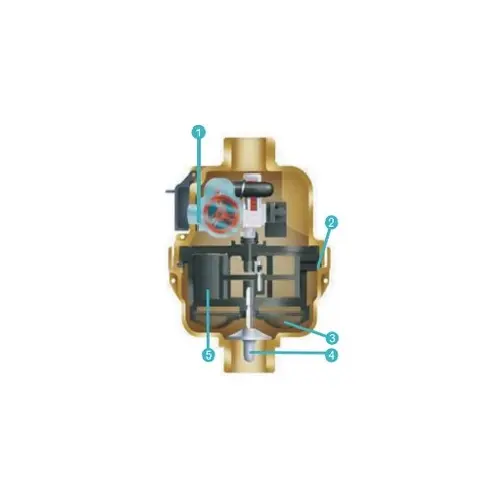

Wewnętrzna konstrukcja wodomierza:
1. Łatwy do odczytania rejestr
2-calowy pierścień uszczelniający typu „o”.
3.Sitko
4. Opcjonalny zawór zwrotny
5. Rowkowa konstrukcja tłoka zapewnia długą żywotność i zmniejsza blokady

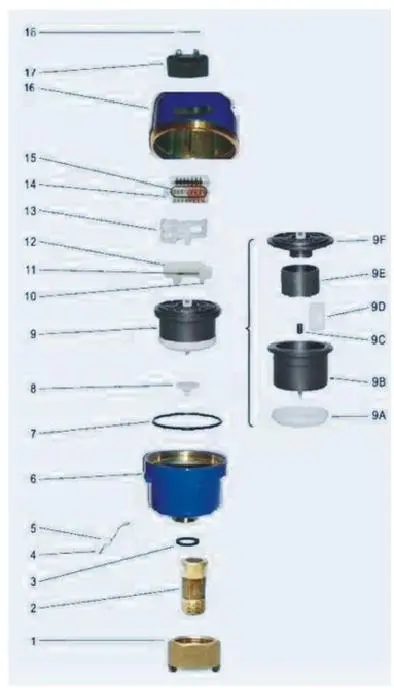

| Kod | Opis | Ilość |
| 1 | Nakrętka | 2 |
| 2 | Sprzęganie | 2 |
| 3 | Uszczelka | 2 |
| 4 | Drut miedziany | 1 |
| 5 | Uszczelniający przewód | 1 |
| 6 | Dolny korpus | 1 |
| 7 | O-ring | 1 |
| 8 | Zawór zwrotny | 1 |
| 9A | Filtr | 1 |
| 9B | Izba | 1 |
| 9C | Krzak | 1 |
| 9D | Płyta podziałowa | 1 |
| 9E | Tłok | 1 |
| 9F | Okładka | 1 |
| 10 | Rama zaciskowa | 1 |
| 11 | Wiosna | 1 |
| 12 | Suwak zaciskowy | 1 |
| 13 | Zespół przekładni | 1 |
| 14 | Rejestr | 1 |
| 15 | O-ring | 1 |
| 16 | Górna część ciała | 1 |
| 17 | Pokrywa | 1 |
| 18 | Sworzeń zawiasu | 1 |
Główne parametry metrologiczne:
| Rozmiar | Klasa | R(Q3/Q1) | Q4 (m³/H) | Q3(m³/H) | Q2 (L/H) | Q1 (L/H) |
| DN15 | C | 160 | 3.125 | 2.5 | 25 | 15.625 |

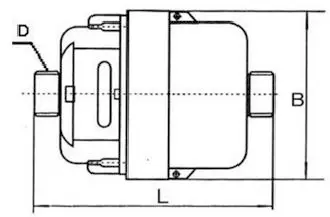

Rozmiar wodomierza i szczegóły pakowania:
| Rozmiar | Długość (mm) | Szeroki/szerokość (mm) | Połączenie nitka | Waga (kg) |
| DN15 | 115 | 95 | G3/4B | 1 |
| Rozmiar | Rozmiar produktu (cm) | Waga produktu (kg) | Pakiety w 1 karton | Rozmiar kartonu (cm) | Całkowita waga dla 1 karton (kg) |
| DN15 | 11,5*20,9*9 | 1.1 | 10 | 44,5*26,5*12 | 11 |
