Zawór globle ： jeden podnośnik, zatrzymuje się przepływ; zerowy opór, pełny Go.

             .Zawór globalny, znany również jako zawór stop lub izolacjazawór, jest niezwykle powszechnym i szeroko stosowanym rodzajem zaworu. Jego podstawową funkcją jest otwarcie lub odcięcie przejścia płynnego za pomocą liniowego (w górę i w dół) ruchu dysku (elementu zamykającego) wzdłuż linii środkowej siedzenia (powierzchnia uszczelniająca). Nazwa „zaworu globalnego” bardzo intuicyjnie odzwierciedla jej główny cel - całkowicie wyłączenie lub połączenie przepływu płynu, a nie przede wszystkim w celu regulacji przepływu (chociaż niektóre projekty pozwalają na pewien stopień regulacji).

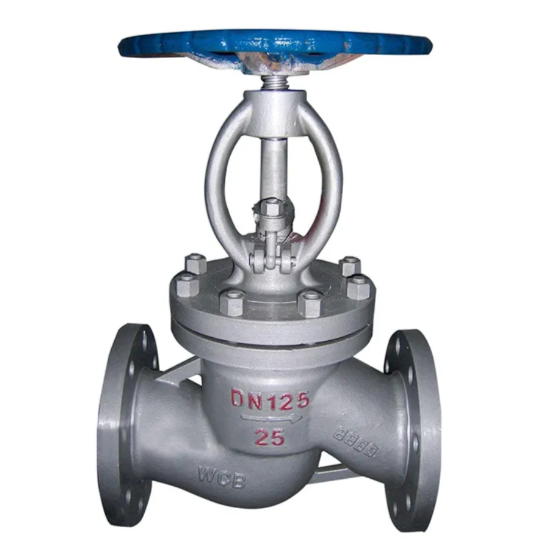

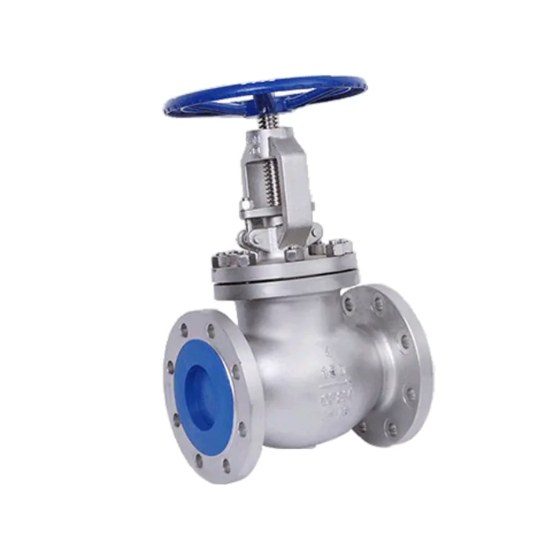

 1. Główne elementy strukturalne ：

  Ciało: zewnętrzna skorupa zawierająca fragmenty płynów i siedzenie. Kształt ciała (zwykle sferyczny lub „Y”) określa kierunek przepływu i opór. Porty wlotowe i wylotowe są zwykle w linii (wzór prosty) lub pod kątem (wzór kąta).

  Bonnetu: Łączy się z korpusem, tworząc zamkniętą komorę, w której znajdują się łodyga i inne elementy. Zwykle przykręcane do ciała za pomocą uszczelki uszczelki.

  Dysk (wtyczka): krytyczny element zamykający. Jego dno ma powierzchnię uszczelniającą (płaską, stożkową lub sferyczną) precyzyjnie pasującą do siedzenia. Dysk jest poruszany przez łodygę.

  Siedziba: powierzchnia uszczelniająca w kształcie pierścienia przymocowana w przejściu ciała. Gdy dysk obniża się, jego powierzchnia uszczelniająca napięte z powierzchnią siedzenia, tworząc uszczelnienie.

  STEM: pręt łączący dysk z mechanizmem operacyjnym (koło ręczne, siłownik). Obracanie koła ręcznego powoduje, że łodyga porusza się liniowo (zwykle poprzez rosnącą mechanizm śruby macierzystej), podnoszenie lub obniżenie dysku.

  Kołek ręczny (lub siłownik): W przypadku obsługi ręcznej obracanie koła ręcznego napędza łodygę. Można również podłączyć siłowniki elektryczne, pneumatyczne lub hydrauliczne do automatycznego działania.

  Pudełko na farsz: znajduje się w masce otaczającej łodygę. Wypełniony elastycznym materiałem do pakowania (np. Graphit, PTFE) i ściśnięty gruczołem, aby zapobiec wyciekom płynu wzdłuż trzonu.

  Nakrętka łodygi / jarzmo: W przypadku rosnących zaworów globalnych łodygi koło ręczne jest przymocowane do nakrętki łodygi zamontowanej na jarzmieniu. Obracanie koła ręcznego obraca nakrętkę łodygi, prowadząc gwintowane łodygę w górę lub w dół.

2. Zasada pracy (rdzeń):

   Proces otwarcia: Obróć koła ręczne w kierunku przeciwnym do ruchu wskazówek zegara. Nakrętka łodygi obraca się, powodując, że łodyga porusza się w górę. STEM unosi dysk z siedzenia. W miarę wzrostu krążka powierzchnia przepływu między krążkiem a siedziskiem stopniowo wzrasta, umożliwiając przepływ płynu przez zawór poniżej (lub powyżej, w zależności od projektu).

   Proces zamykania: obróć koła ręczne zgodnie z ruchem wskazówek zegara. Nakrętka macierzysty obraca się, doprowadzając łodygę w dół. Łodyga popycha dysk do dół, aż powierzchnia uszczelniająca ciasno naciska na powierzchnię uszczelniającą siedzenie. Zastosowanie wystarczającej siły tworzy uszczelnienie mechaniczne między dwiema precyzyjnie pokrewnymi powierzchniami, zapobiegając przepustowi płynowi.

   Kluczowy punkt: Otwarcie i zamknięcie zaworu globalnego osiąga się poprzez przemieszczenie liniowe (podnoszenie/obniżenie) dysku. Uszczelnienie opiera się na prostopadłej sile ściskającej przyłożonej przez płytę na siedzenie.

3. Projekt kierunku przepływu

Przepływ pod dysku (standardowy przepływ-przepływ do blosu): jest to najczęstszy projekt. Płyn wchodzi poniżej dysku i wychodzi z niego.

   Zalety: W pozycji zamkniętej ciśnienie płynowe działa pod dyskiem, pomagając mocniej go na siedzeniu, wzmacniając pieczęć. Otwarcie zaworu wymaga stosunkowo mniejszej siły roboczej (ciśnienie płynu pomaga w podnoszeniu dysku).

   Wady: Ścieżka przepływu jest kręta (w kształcie „S”), co powoduje wysoki odporność na przepływ. Wnęka poniżej siedzenia może uwięzić osad.

Przepływ nad płytą (przepływ odwrotnego-przepływ do otwarcia): Płyn wchodzi powyżej dysku i wychodzi pod nim.

   Zalety: STEM i pudełko na farsz nie są narażone na ciśnienie układu w jamie zaworów (ciśnienie jest powyżej dysku), potencjalnie przedłużając żywotność pakowania. Mniej podatne na gromadzenie się osadów poniżej siedzenia.

   Wady: Podczas zamykania ciśnienie płynne działa nad płytką, próbując podnieść go z siedzenia, utrudniając uszczelnienie. Otwarcie wymaga przezwyciężenia ciśnienia płynu, wymagającego większej siły roboczej. Zwykle używane tylko do określonych zastosowań (np. Zawory drenażowe, usługa specjalna).

Kierunek przepływu jest zwykle wskazywany przez strzałkę na korpusie zaworu. Instalacja musi ściśle przestrzegać tego kierunku!

4. Charakterystyka:

Zalety:

   Doskonały odcięcie: duży obszar kontaktu między krążkiem a powierzchnią uszczelnienia siedzenia, precyzyjnie zatarte, silne uszczelnienie mechaniczne po zamknięciu, niski wyciek (może osiągnąć klasę ANSI), idealny do zastosowań wymagających ścisłego odcięcia.

   Łatwa konserwacja: Dysk i siedzenie są stosunkowo łatwe do naprawy lub wymiany (zawory można często naprawić). Niektóre projekty umożliwiają konserwację w linii.

   Krótki udar: Podróż dyskowych od pełnego otwarcia do pełnego zamknięcia jest stosunkowo krótka (zazwyczaj ~ 1/4 średnicy otworu siedzenia), co prowadzi do umiarkowanych czasów otwarcia/zamknięcia.

   Umiarkowane możliwości dławiania: choć nie tak dobre jak dedykowane zawory sterujące (np. Ball V-Porta, wtyczka mimośrodowa), zawory globalne mogą być używane do regulacji przepływu poprzez zmianę pozycji dysku, szczególnie w pobliżu pozycji zamkniętej, w której precyzja kontrolna jest lepsza. Erozja podczas dławiania jest mniej dotkliwa niż w zaworach bramkowych.

   Wszechstronne zastosowanie: odpowiednie dla różnych płynów, w tym pary, wody, oleju, gazu i pożywki korozyjnej (z odpowiednim wyborem materiału/uszczelnienia).

Wady:

   Wysokie ciśnienie: kręta ścieżka przepływu „S” powoduje znaczną utratę ciśnienia, co prowadzi do wyższego zużycia energii. Nie nadaje się do wymagań o niskiej oporności.

   Wysoki moment obrotowy: otwieranie i zamykanie (szczególnie pod koniec skoku zamykającego) wymaga przezwyciężenia ciśnienia płynu i tarcia powierzchni uszczelnienia, co powoduje wysoki moment obrotowy (szczególnie w przypadku dużych rozmiarów/wysokich ciśnień), często wymagających operatorów biegów.

   Stosunkowo powolna operacja: Chociaż skok krążka jest krótki, działanie koła ręcznego z obrotem sprawia, że wolniej niż zawory ćwierć obracają (piłka, motyl).

Kierunek przepływu Krytyczne: Kierunek instalacji musi ściśle przestrzegać strzałki przepływu (zwykle przepływ-unter-Disc). Niepoprawna instalacja poważnie wpływa na uszczelnienie i siłę roboczą.

Pułapki w jamie Płyn: W przypadku instalowanych poziomo zaworów przepływowych podkładki dolnej wnęki ciała może uwięzić płyn, ryzykując zamrażanie w zimnych środowiskach lub powodując problemy operacyjne z niektórymi mediami.

5. Zastosowania typowe:

   Systemy rur wymagające niezawodnej izolacji i ścisłego odcięcia (np. Woda zasilająca kotła, układy pary, procesy chemiczne).

   Zastosowania wymagające pewnych możliwości regulacji przepływu (np. Woda chłodząca, linie pomocnicze).

   Systemy wysokociśnieniowe (struktura dobrze obsługuje ciśnienie).

   Sytuacje o ścisłych zewnętrznych wymaganiach dotyczących upływu (uszczelka pakowania jest niezawodna i może być dostosowywana/wymiana online).

   Bardzo powszechne w rurociągach o małym otworze (DN50 / NPS 2 i poniżej).

6.Zawór globalnyZasada pracy

   Akcja rdzenia: pionowy ruch liniowy (podnoszenie/obniżenie) dysku.

   Zasada otwierania: Obróć koło ręczne (lub ruchy siłownika) → Rusza łodyga w górę → Podniesie dysk z siedzenia → Pasownictwo przepływu otwiera → przepływy płynów.

   ZAMÓWIENIE ZAMKNIĘCIA: Obróć koło ręczne (lub ruchy siłownika) → Porusza się łodyga w dół → Naciski dyskowe do siedzenia → powierzchnie uszczelniające napięcie → przepływ przepływu jest mechanicznie wyłączony.

   Zasada uszczelnienia: opiera się na sile w dół przyłożonej przez łodygę, aby stworzyć wystarczającą siłę ściskającą między powierzchnią uszczelniającą krążek a powierzchnią uszczelniającą siedzenie, tworząc uszczelkę styku metalową do metal lub metal-do miękkiej.

   Wpływ kierunku przepływu: Przy standardowym przepływie (przepływ-podtrzymanie) ciśnienie płynów pomaga uszczelnić podczas zamykania. Pod przepływem odwrotnym (płyn przepływowy) ciśnienie płynu utrudnia uszczelnienie i zwiększa siłę otwierającą.
