Specyfikacje techniczne dla rodzajów połączeń rur żelaza

    Złącze kołnierzowe wykorzystują śruby o wysokiej wytrzymałości (zgodne z ISO 898-1 stopnia 8.8 lub wyższa), aby przymocować płytki kołnierzowe na obururakończy się, ustanawiając sztywne połączenie między rurociągami w górę i dolnym. Obciążenia strukturalne są całkowicie ponoszone przez śruby, wymagające ocen ciśnienia (np. PN16/PN25) dopasowane do ciśnienia roboczego systemu. ToTyp stawuBrak elastycznej zdolności deformacji i nadaje się do wyspecjalizowanych zastosowań, takich jak akcesoria zaworów, połączenia rurociągów krzyżowych i odłączane sekcje rur. Ze względu na ograniczenia ściśliwości i odporności na pogodę cienkich gumowych uszczelek (grubość ≤3 mm), wydajność uszczelniania musi zostać zoptymalizowana poprzez wybór uszczelek EPDM lub wzmocnionych PTFE. W miarę obliczania sztywnej struktury nie może wchłonąć przemieszczenia osiowego, rurociągi przekraczające 50 metrów mm/(m · ℃)). Złącze kołnierzowe są nieodpowiednie dla obszarów podatnych na osiadanie. W przypadku scenariuszy obciążenia dynamicznego zaleca się przejście do mechanicznych stawów typu K (standard AWWA C111). Produkcja i instalacja muszą ściśle przestrzegać specyfikacji ISO 7005 do dokładności wyrównania i kontroli momentu obrotowego.

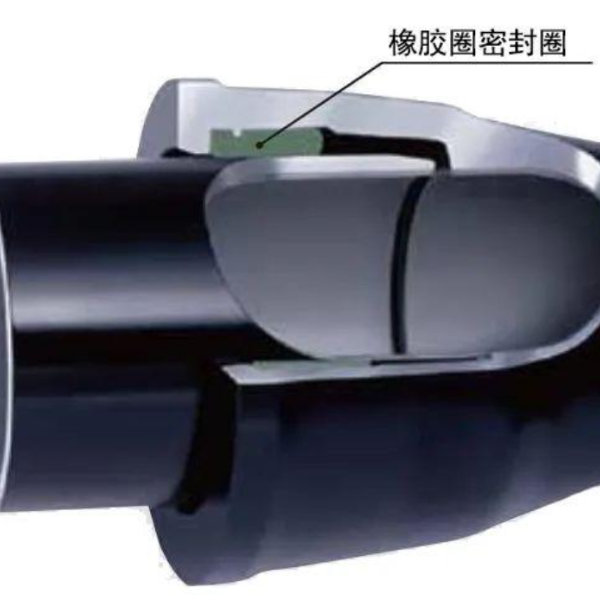

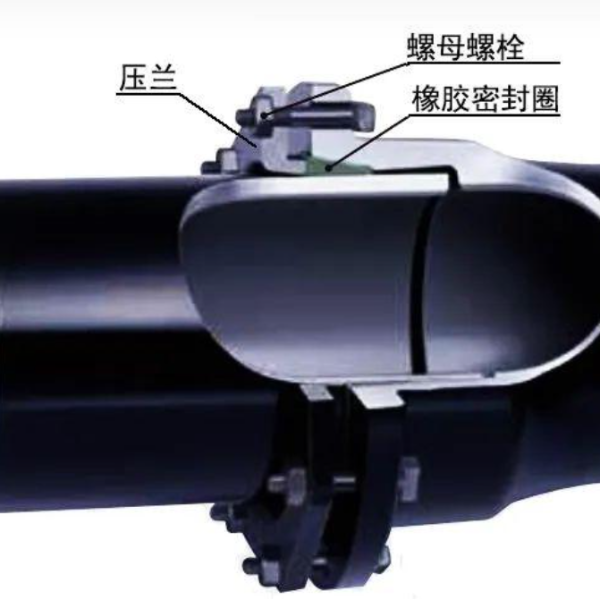

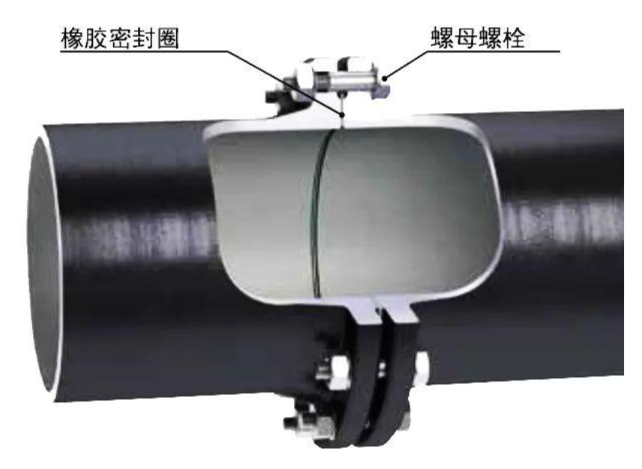

   Elastyczne staw: Złącze zdolne do zapewnienia pewnego stopnia ugięcia kątowego lub przesunięcia osiowego. Obejmuje mechaniczne elastyczne połączenia i elastyczne połączenia. Mechaniczne elastyczne połączenie: osiąga elastyczne połączenie poprzez mechaniczne urządzenia kompresyjne (takie jak śruby, zaciski) i gumowe pierścienie uszczelniające. Pozwala to na ograniczone przesunięcie (osiowe, promieniowe lub kątowe) rury przy jednoczesnym utrzymaniu integralności uszczelnienia. Główne typy obejmują połączenia typu K, samorestarencyjne połączenia mechaniczne i elastyczne złącze typu clamp. Elastyczne złącze: opiera się na kompresji gumowego pierścienia do uszczelnienia. Instalacja jest zakończona po prostu poprzez wypchnięcie końca Spigota do końca dzwonu. Charakteryzująca się szybką instalacją i umożliwieniem niektórych przemieszczeń, połączenia te są szeroko wykorzystywane w projektach miejskich zaopatrzenia w wodę, drenaż i przenoszenie wody.

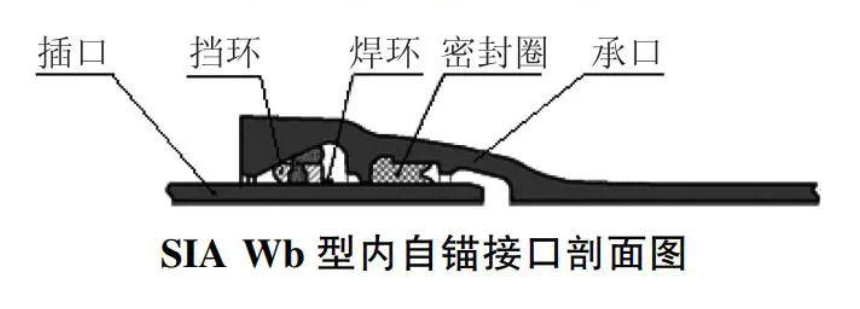

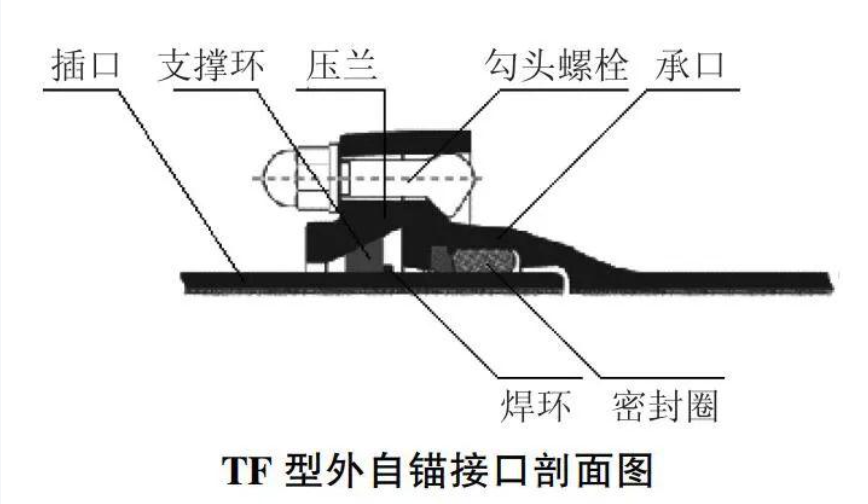

     Złącze samoograniczające się: elastyczna technologia połączenia w systemach rur żelaznych (DIP) zaprojektowanej w celu odporności na separację stawów. Integruje mechaniczne urządzenie blokujące (takie jak zęby ograniczające, pierścienie blokujące w kształcie klina lub bloki zakotwiczące) z gumowym pierścieniem uszczelniającym. Podczas zachowania możliwości kompensacji przemieszczenia standardowych elastycznych połączeń (± 10 mm przesunięcia osiowego, ± 5 ° ugięcia kątowego), aktywnie przeciwdziała osiowym siłom ciągnięcia na rurociągu. Zapobiega to zagrożeniom rozdzielenia stawów spowodowanych ciśnieniem wewnętrznym, wpływem przepływu wody lub ruchem naziemnym. Na podstawie zintegrowanej lokalizacji urządzenia blokującego, stawy samoogłokne są podzielone na dwa główne typy: zewnętrzne samorestair i wewnętrzne samorestair. Oba typy zapewniają oporność wyciągnięcia i elastyczną kompensację przemieszczenia. Wykazują jednak znaczące różnice w projektowaniu strukturalnym, scenariuszach aplikacji i procedurach instalacyjnych.
