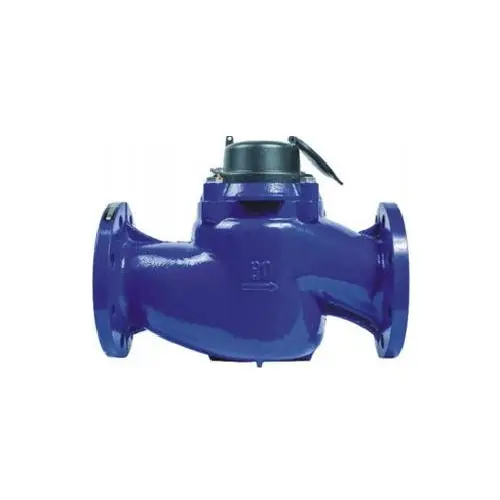

Wodomierz Woltman WS-40-200
Zastosowanie: wodomierz pionowy Woltman to rodzaj wodomierza typu Woltman (śrubowy). Wodomierz śrubowy, znany również jako wodomierz Woltmanna, to rodzaj wodomierzy prędkościowych, który nadaje się do stosowania w rurociągach o dużej średnicy. Charakteryzuje się dużą przepustowością i niewielkimi stratami ciśnienia.
Obowiązujące warunki:
Materiał: skorupa z żeliwa
▶ Zimna woda: 0,1 ~ 30 ℃
▶Gorąca woda: 0,1 ~ 90 ℃
▶Ciśnienie robocze: 1,0 MPa
Metoda instalacji:
1. Instalacja pozioma.
2.Dodatkowy filtr wody nie jest wymagany.
3. Wejście/wyjście wody z wodomierza nie wymaga wymagań dla prostego odcinka rury.
Charakterystyka:
1. Brak mechanizmu przekładni ślimakowej, wirnik bezpośrednio napędza licznik, wysoka wydajność przekładni i niski przepływ rozruchowy.
2. Szeroki zakres, odpowiedni na okazje z dużą zmianą przepływu.
3. Pełne wykrywanie przepływu, wysoka dokładność pomiaru.
4. Sucha struktura transmisji magnetycznej zapewnia, że licznik jest czysty i przejrzysty.
5. Sześciocyfrowe powiększone koło cyfrowe wyświetla odczyt, a odczyt jest wyraźniejszy.
6. Zdejmowana konstrukcja ruchu dozującego jest wygodna w konserwacji.
7. Wewnętrzna struktura regulacji zapobiegająca regulacji licznika prywatnego.
8. Wbudowany filtr siatkowy ze stali nierdzewnej skutecznie chroni mechanizm pomiarowy.
9. System łożysk o wysokiej odporności na zużycie (łożysko klejnotowe do przyrządu lotniczego + wał z węglika spiekanego o wysokiej odporności na zużycie) zapewnia długoterminową stabilność i niezawodność produktu oraz znacznie poprawia maksymalny przepływ produktu.
10. Wewnątrz i na zewnątrz skorupy zastosowano elementy złączne ze stali nierdzewnej i sproszkowaną żywicę epoksydową, aby zmaksymalizować ochronę przed rdzą i przedłużyć żywotność produktu. Opcjonalna osłona zabezpieczająca przed podważeniem (uniemożliwia użytkownikom demontaż mechanizmu bez pozwolenia, uszkodzenie lub wymianę mechanizmu pomiarowego oraz w największym stopniu pełni rolę wody zabezpieczającej przed kradzieżą).
Parametr techniczny:
| DN (mm) | Zakres przepływu | Maksymalny przepływ Q4 | Wspólny przepływ Pytanie 3 | Przepływ graniczny Q2 | Minimalny przepływ Q1 | Minimum czytanie | Maksymalny czytanie |
| Q3/Q1 | m³/godz | m³ | |||||
| 40 | 50/200 | 50 | 40 | 1,28/1,25 | 0,8/0,2 | 0.0001 | 999, 999 |
| 50 | 50/200 | 50 | 40 | 1,28/1,25 | 0,8/0,2 | 0.0001 | 999, 999 |
| 80 | 50/200 | 80 | 63 | 2.0/2.0 | 1,26/0,32 | 0.0001 | 999, 999 |
| 100 | 50/200 | 125 | 100 | 3.2/3.12 | 2,0/0,5 | 0.0001 | 999, 999 |
| 150 | 50/200 | 312 | 250 | 8,0/7,88 | 5,0/1,25 | 0.0001 | 999, 999 |
| 200 | 50/200 | 500 | 400 | 12,8/12,5 | 8,0/2,0 | 0.0001 | 999, 999 |
Wymiary całkowite i waga:
| DN (mm) | Długość | Wysokość | Kołnierz przyłączeniowy | Waga referencyjna | |||
| L (mm) | H (mm) | H (mm) | Kołnierz zewnętrzny średnica | Średnica środkowa otworu na śrubę D1 (mm) | Liczba śruby łączące | kg | |
| 40 | 280 | 228 | 85 | 150 | 110 | 4*M16 | 11.6 |
| 50 | 280 | 228 | 85 | 165 | 125 | 4*M16 | 12 |
| 80 | 370 | 282 | 103 | 200 | 160 | 8*M16 | 21.3 |
| 100 | 370 | 303 | 114 | 220 | 180 | 8*M16 | 25 |
| 150 | 500 | 430 | 155 | 285 | 240 | 8*M20 | 68.2 |
| 200 | 500 | 505 | 190 | 340 | 295 | 12*M20 | 99.8 |
A. Maksymalny dopuszczalny błąd niskiego obszaru (Q1≤Q B. Gdy temperatura wody wynosi ≤30 ℃, maksymalny dopuszczalny błąd w wysokim obszarze (Q2≤Q≤Q4) wynosi ± 2%, gdy temperatura wody wynosi> 30 ℃, maksymalny dopuszczalny błąd w wysokim obszarze (Q2≤Q≤Q4) wynosi ± 3%
