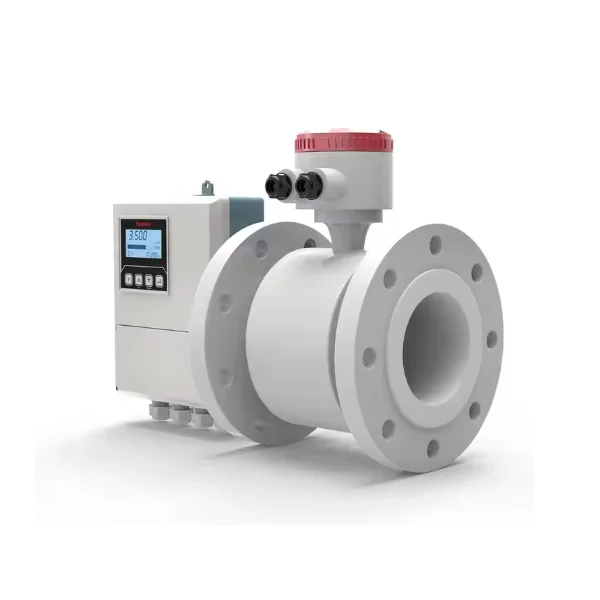

Elektromagnetyczny przepływometr

Standardy: ISO, BS, EN, DIN, ASTM AISI, JIS.GBT itp.

Materiał: żelazo plastyczne, stal węglowa, stal nierdzewna, mosiądz, brąz, plastik

Interfejs: połączenie kołnierza, połączenie gwintowane, połączenie gniazda itp.

Średnica: DN15-DN2000

Przeciwkoorozja powierzchniowa: proszek epoksydowy

Kategorie produktów

Elektromagnetyczny przepływometr składa się z czujnika i konwertera. Instalowany razem czujnik i przetwornik nazywany jest zintegrowanym przepływomierzem elektromagnetycznym (patrz rysunek 2), podczas gdy czujnik i przetwornik instalowany osobno nazywany jest osobnym elektromagnetycznym przepływomierzem (patrz rysunek 3).

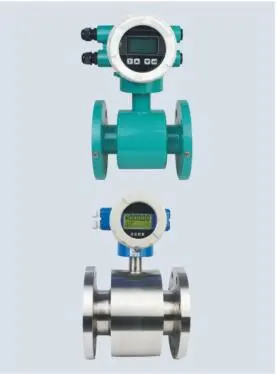

Ryc. 2 Zintegrowany przepływomierz elektromagnetyczny

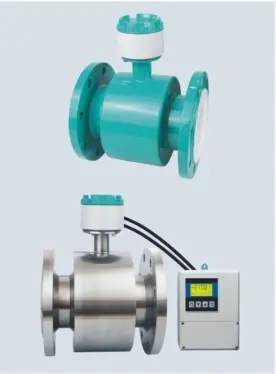

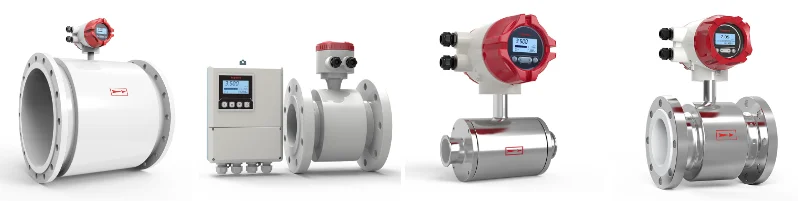

Ryc. 3 Oddzielny elektromagnetyczny przepływometr

Charakterystyka wydajności produktu

■ Szeroki zakres aplikacji

■ Wysoki poziom dokładności

■ Prosta eksploatacja i konserwacja

■ Sprawdzona technologia

■ Zaprojektowany, aby sprostać aplikacjom użytkowników

■ Metody połączenia kołnierza, które spełniają standardy GB, DIN, ANSI i JIS oraz długości instalacji spełniające standardy ISO.

■ Wiele opcji materiałowych

■ Opcje wielu materiałów elektrody

■ Wyjmowana struktura elektrody, konserwacja online i wymiana elektrod.

■ Poziomy ochrony mieszkaniowej kontynuuj IP65, IP67, IP68

■ Oddzielne konwertery są odpowiednie dla wymagań dotyczących instalacji kolumn lub ściany

■ Wiele opcji programowania

■ Wiele sygnałów wyjściowych/wejściowych

■ Wiele funkcji alarmowych: z funkcjami autotestu i samodiagnozy, takimi jak pusta rura, magnetyczna linia pomocnicza, granica przepływu, alarm górnej/dolnej granicy itp., Może wyeliminować błędne pomiary.

■ Wiele komunikacji cyfrowych jest opcjonalnie

■ Nadaje się do aplikacji odpornych na eksplozję

Aplikacja

Po ponad 20 latach doświadczenia akumulacji i opadów technologii firma stała się dostawcą wysokiej jakości w krajowym przemyśle instrumentów. Firma ma profesjonalny zespół badawczo -rozwojowy i testowy oraz niezależnie zaprojektowany, opracowany i wyprodukowany krajowy zaawansowany kalibracyjny przepływ wody i systemy sterowania. Firma zdobyła ponad 100 patentów na wynalazki i nagrody honorowe policyjne, w tym w dziedzinie mierników.

Służy do pomiaru przepływu objętości przewodzących cieczy i ciasnych cieczy w zamkniętych rurach, produkty są szeroko stosowane w pomiarach zagospodarowania przestrzennego, rozliczenie handlu dużego użytkownika, niezależne pomiar pomiaru (Community DMA), zaopatrzenie w wodę wtórną, leczenie ropy naftowej, elektryczność, przemysł chemiczny, materiały budowlane, materiały budowlane, żywność, przemysł światła, środowisko, ochrona środowiska, lotnicza, wodociągowa, gmina, sedna i inne przemysł.

Główne parametry

■ Standard implementacji: JB/T 9248-1999 „Elektromagnetyczny przepływometr”

■ Nominalna średnica: DN15 ~ DN3000 (mm); 1/2 ”~ 24”

1/2 ”~ 24” (cale).

(Cale).

■ Ciśnienie nominalne: 0,6MPA, 1,0MPA, 1,6MPA, 4,0MPA (GB, DIN); 150lb., 300lb. (Ansi); JIS10K, JIS20K (JIS)

Uwaga 1: Aby uzyskać specjalne wymagania dotyczące ciśnienia, skonsultuj się z producentem.

■ Dokładność: ± 0,5% (opcjonalnie ± 0,2%)

■ Przewodnictwo pożywki: ≥5 μs/cm

■ Forma strukturalna: typ zintegrowany, odpowiedni dla zakresu kalibru DN15 ~ DN1000

(mm); 1/2 ”~ 24” (cale);

Oddzielny typ, odpowiedni dla zakresu kalibru DN15 ~ DN3000 (mm);

UWAGA 2: W przypadku oddzielnej struktury typu kabel sygnałowy między czujnikiem a konwerterem jest specjalnym kablem sygnałowym, model SMFE100.

UWAGA 3: Długość połączenia kabla sygnałowego między czujnikiem a przetwornikiem powinna wynosić ogólnie ≤200 m (650 stóp),> 200 m (650 stóp) wymaga specjalnego zamówienia.

■ Maksymalne natężenie przepływu: 15 m/s (49 stóp/s)

■ Temperatura otoczenia: -25*C ~+ 55*C (-13 ° F ~+ 131 ° F)

■ Względna wilgotność: 5%~ 90%

■ Materiał podszewki:

■ Materiał elektrody:

■ Metoda kontaktu z płynem (uziemienie) i Metoda ochrony podszewki:

■ Maksymalna temperatura pożywki płynnej: (określona przez materiał i strukturę wyściółki)

■ Poziom ochrony: IP65, IP67 (tylko zintegrowana struktura), IP68 (tylko struktura oddzielona).

■ Certyfikacja odporna na eksplozję: ExdibMBict4GB

■ Zasilanie (opcjonalnie): AC: 85VAC ~ 265 VAC/45 Hz ~ 63 Hz, zużycie energii ≤20va; DC: 16VDC ~ 36VDC, zużycie energii ≤16va. Bateria: 3.6VDC

(Uwaga 4: Tylko dokładność ± 0,5%, wyjście impulsu, Rs485 są opcjonalne.)

■ Tryb wyświetlania: 3-liniowy LCD z wyświetlaczem podświetlenia

■ Tryb programowania: Programowanie klucza, programowanie zdalne w podczerwieni, programowanie magistrali.

■ Sygnał wyjściowy (programalny):

1) Wyjście prądu analogowego:

a) Prądowy sygnał wyjściowy: w pełni izolowany 0 ~ 10 mA/ 4 ~ 20mA.

b) rezystancja obciążenia: 0 ~ 1,5 k0 dla 0 ~ 10 mA; 0 ~ 7500 dla 4 ~ 20mA.

c) Błąd podstawowy: ± 10 μA dodaje się do błędu podstawowego.

2) Wyjście częstotliwości:

Górną granicę częstotliwości wyjściowej można ustawić w odległości 1 ~ 5000 Hz. Wyjście częstotliwości jest wyjściem otwartego obwodu otwartego obwodu tranzystorowego (bramka OC) z izolacją fotoelektryczną, zasilacz zewnętrzny wynosi ≤36VDC, a maksymalny prąd kolektora wynosi 50 mA, gdy jest włączony. Opcjonalne wyjście przekaźnika, zewnętrzne zasilanie wynosi ≤36VDC, a maksymalny prąd kolektora wynosi ≤250 mA, gdy jest włączony.

3) Wyjście impulsu:

Górna granica impulsu wyjściowego może osiągnąć 5000 cp/s. Ekwiwalent impulsu jest zdefiniowany jako przepływ objętości reprezentowany przez każdy impuls. Ekwiwalent impulsu można wybrać jako 0001 l/p, 0,001 l/p, 0,01 l/p, 0,1 l/p, 1,0 l/p, 2l/p, 5l/p, 10l/p, 100l/p, 1m3/p, 10m3/p, 100 m3/p i 1000 m3/p. Szerokość impulsu można wybrać jako: automatyczne, 10ms, 20ms, 50 ms, 100ms, 150 ms, 200 ms.250 ms, 300 ms, 350 ms i 400 ms. Wyjście impulsów jest wyjściem otwartego obwodu otwartego obwodu tranzystorowego z izolacją fotoelektryczną, zasilacz zewnętrzny wynosi ≤36 V DC, a maksymalny prąd kolektora wynosi 50 mA, gdy jest włączony. Wyjście przekaźnika jest opcjonalne, zasilacz zewnętrzny wynosi ≤36VDC, a maksymalny prąd kolektora wynosi ≤250 mA, gdy jest włączony.

4) Wyjście alarmu:

Dwa alarm obwodu otwartego obwodu tranzystorowego z izolacją fotoelektryczną. Zewnętrzna zasilacz ≤36VDC, maksymalny prąd kolektora, gdy jest 50 mA. Opcjonalne wyjście przekaźnika, zasilacz zewnętrzny ≤36VDC, maksymalny prąd kolektora, gdy wynosi ≤250 mA.

5) Cyfrowy interfejs komunikacji: Opcjonalny RS232, RS485, Modbus, Hart. PROFIBUS-DP.

■ Izolacja elektryczna:

• Napięcie izolacji między wejściem analogowym a wyjściem analogowym wynosi nie mniej niż 500 V;

• Napięcie izolacji między wejściem analogowym a zasilaczem alarmowym wynosi nie mniej niż 500 V;

• Napięcie izolacji między wejściem analogowym a zasilaczem prądu przemiennego wynosi nie mniej niż 500 V;

• Napięcie izolacji między wyjściem analogowym a zasilaczem prądu przemiennego wynosi nie mniej niż 500 V;

• Napięcie izolacji między wyjściem analogowym a Ziemią jest nie mniejsze niż 500 V;

• Napięcie izolacji między wyjściem impulsem a zasilaczem prądu przemiennego wynosi nie mniej niż 500 V;

• Napięcie izolacji między wyjściem impulsu a Ziemią jest nie mniejsze niż 500 V;

• Napięcie izolacji między wyjściem alarmowym a zasilaczem prądu przemiennego wynosi nie mniej niż 500 V;

• Napięcie izolacji między wyjściem alarmowym a Ziemią wynosi nie mniej niż 500 V.

Warunki pracy odniesienia i krzywa błędów

Zgodnie z referencyjnymi warunkami pracy określonymi w JB/T 9248-1999:

■ Temperatura otoczenia: 20 ° C (68 ° F) ± 2*C (± 35,6 ° F)

■ Względna wilgotność: 60%~ 70%

■ Zasilanie: 220 VAC ± 1%, 50 Hz ± 1%

■ Warunki instalacji: prosta rura w górę> 10xdn; Długość prostej rury> 5xdn. (Uwaga 5: na podstawie środka elektrody)

■ Czas rozgrzewki: 30 minut

■ Wpływ wyjściowy analogowy: Błąd sygnału impulsu plus ± 0,1%

Krzywa błędu: (patrz rysunek 4)

■ Standardowa kalibracja (sygnał wyjściowy impulsu):

± 0,5% wskazanej wartości (prędkość przepływu> 0,6 m/s) lub ± 3 mm/s (prędkość przepływu ≤0,6 m/s), w zależności od tego, która wartość jest większa.

[± 0,5% wskazanej wartości (prędkość przepływu> 1,97 stóp/s) lub ± 0,01 stóp/s (prędkość przepływu ≤1,97 stóp/s), w zależności od tego, która wartość jest większa.]

■ Opcjonalna kalibracja (sygnał wyjściowy impulsu):

± 0,2% wskazanej wartości (prędkość przepływu> 1,0 m/s) lub ± 2 mm/s (prędkość przepływu ≤1,0 m/s), w zależności od tego, która wartość jest większa.

[± 0,2% wskazanej wartości (prędkość przepływu> 3,28 stóp/s) lub ± 0,006 stóp/s (prędkość przepływu ≤3,28 stóp/s), która wartość jest większa.]

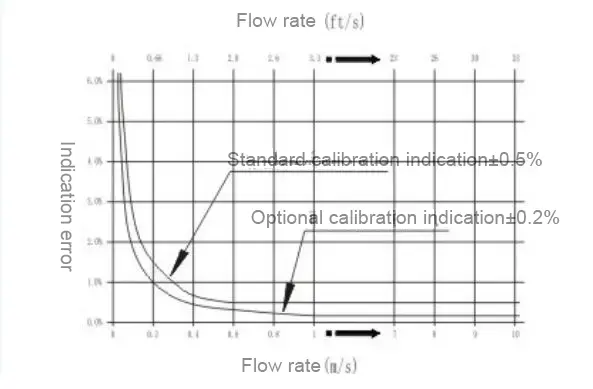

Rysunek 4 Krzywa błędu licznika przepływu

Tabela porównania natężenia przepływu --- (patrz Tabela 1)

Uwaga 6: Obliczanie przepływu w jednostkach metrycznych:

Q (M3/H) = 0,00282744x D2 X V

Gdzie: d --- nominalna średnica, mm.

V --- Szybkość przepływu, m/s.

Uwaga 7: Obliczanie przepływu w jednostkach cesarskich:

Q (US gal/min) = 2.44799xd2x v

Gdzie: --- średnica nominalna, cal.

V --- Szybkość przepływu, Ft/S.
