Zasada pracy zaworów bramkowych i sposób wyboru zaworów bramkowych

   AZawór bramowyjest zaworem odcinającym, który działa poprzez podniesienie lub obniżenie bramki pionowej (klinowy lub równoległy dysk) w celu otwarcia lub zamykania paszyjnego przejścia. Jest szeroko stosowany w systemach rurociągów przemysłowych do całkowitej izolacji (w pełni otwarty lub w pełni zamknięty) i nie nadaje się do regulacji przepływu.

1. Funkcje i zasada pracy ：

   Kluczowy komponent - brama/dysk:

    Zazwyczaj klin (stały, podzielony lub elastyczny klin) lub równolegle (pojedynczy lub podwójny dysk).

    Brama porusza się prostopadle do kierunku przepływu płynu.

2. Operacja:

   Aktywowane przez obracanie koła ręcznego, skrzyni biegów lub siłownika (elektryczny, pneumatyczny, hydrauliczny) na łodydze zaworu.

   Ruch obrotowy łodygi przekształca się w pionowy ruch liniowy bramki za pomocą gwintowanej nakrętki łodygi.

3. Otwórz stan:

   Po całkowitym podniesieniu przejście bramy całkowicie łączy się z korpusem zaworu, tworząc prostą, nieograniczoną ścieżkę przepływu z minimalnym odpornością na płyn i spadkiem ciśnienia.

4. Stan zamknięty

   Po całkowitym opuszczeniu powierzchni uszczelniające bramę mocno naciskają na fotele zaworów, tworząc uszczelnienie metal-metal lub metal-do sadze (np. Gumka, PTFE) w celu blokowania przepływu płynu.

5. Charakterystyka przepływu

   Zawory bramkowesą zazwyczaj pełne (lub blisko pełnej masy), co oznacza, że obszar otwartego przepływu odpowiada wewnętrznej średnicy rury, umożliwiając przepływ prosty z niskimi turbulencjami.

6. Zalety kluczowe

   Niski odporność na płyn: minimalny spadek ciśnienia po całkowitym otwarciu, zwiększenie wydajności energetycznej.

   Niski moment obrotowy: ciśnienie płynów równoważy siły bramki podczas otwierania/zamykania (szczególnie w projektach podwójnych krat), zmniejszając wysiłek (vs. zawory globowe).

   Przepływ dwukierunkowy: Symetryczna konstrukcja umożliwia przepływ z dowolnego kierunku bez wpływu na uszczelnienie lub działanie.

   Kompaktowa struktura (vs. zawory globowe): krótsza długość twarzą w twarz oszczędza przestrzeń.

   Niezawodne uszczelnienie: efektywne uszczelnienie w stanie zamkniętym (szczególnie z bramkami klinowymi lub metalowo-odpornymi lub metalowymi).

   Szeroka kompatybilność: odpowiednia do wody, pary, oleju, gazu i pożywki korozyjnej (z odpowiednimi materiałami).

7. Wady kluczowe

   Powolna operacja: Brama wymaga pełnej podróży do otwarcia/zamknięcia. Zużycie powierzchni: tarcia między bramą a siedzeniami podczas pracy powoduje erozję, szczególnie z płynami ściernymi.

   Trudna konserwacja: naprawa uszkodzonych miejsc/bram często wymaga specjalistycznych narzędzi.

   Duży rozmiar/waga: nieporęczny projekt wymaga znacznej przestrzeni instalacyjnej (wysokości).

   Nie nadaje się do dławiania: częściowo otwarte pozycje powodują erozję przepływu, wibrację i uszkodzenie uszczelnienia o dużej prędkości. Musi być używany tylko w pełni otwarty lub w pełni zamknięty.

   Wysoki koszt: szczególnie w przypadku zastosowań o dużej średnicy i wysokiego ciśnienia

8. MAJOR STRUKTURNY

 8.1 BY PROJEKT:

   Zawór klinowy: najczęściej. Klin w kształcie litery V tworzy siłę uszczelniającą poprzez kompresję kąta lub elastyczne deformacja. Niezawodne uszczelnienie, dostosowalne do zmian termicznych. Podtypy: stały klin, podzielony klin (samozadowolenie), elastyczny klin (kompensacja termiczna).

   ZAWÓR BAMICZNY RÓWNOLARNY: Dwa równoległe dyski. Uszczelnienie opiera się na mechanizmie rozsiewającego (np. Dolnym klinie) lub płynu pchającym dyski do siedzeń. Prostsza struktura, mniej podatna na zagłuszanie, ale gorsze uszczelnienie pod niskim ciśnieniem.

 8.2 BY RUCH STEM

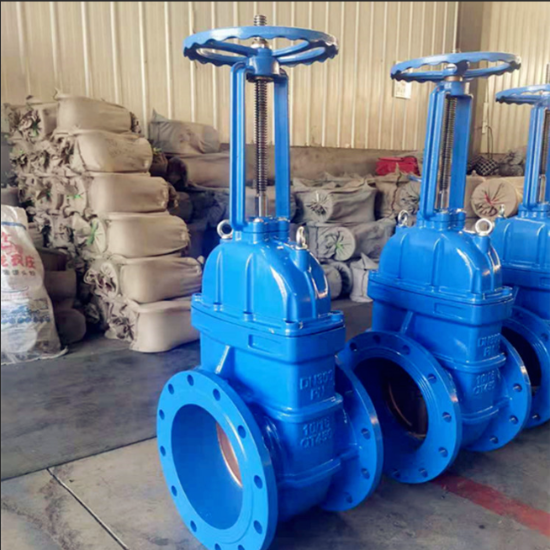

   Rising STEM (OS & Y): Wątki STEM są zewnętrzne. STEM wznosi się podczas otwarcia, wizualnie wskazując pozycję. Opiera się korozji, ale wymaga prześwitu pionowego.

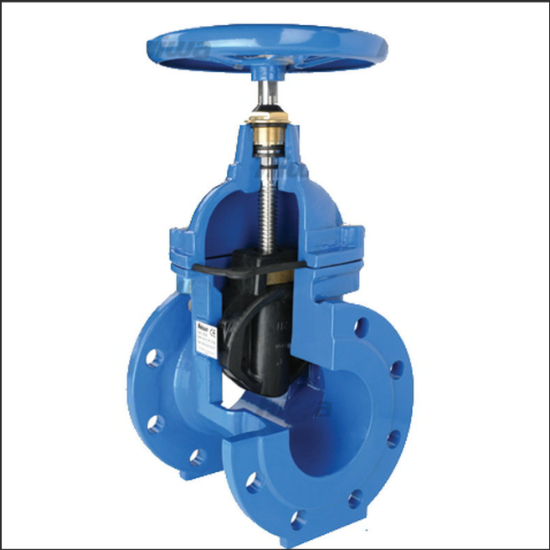

   Nie rosnące łodygi (NRS): Wątki STEM są wewnętrzne. STEM obraca się bez podnoszenia, oszczędzając pionową przestrzeń. Idealny do obszarów ograniczonych (np. Pod ziemią), ale ukrywa pozycję, a nici są narażone na płyn/korozję.

9. Typowe zawory aplikacji są idealne do izolacji o niskiej oporności, pełnej otwartej/pełnej bloku w:

    Systemy wodne: Oczyszczalnia wody, sieci kanalizacyjne, sieć budowlana.

   Ropa i gaz: rurociągi, rafinerie, linie przesyłowe.

   Elektrownie: woda zasilacza kotła, systemy pary.

   Przemysł chemiczny: korozyjny/nieobrodzony transport płynów (zależny od materiału).

   HVAC: Główne rurociągi na dużym systemie.
