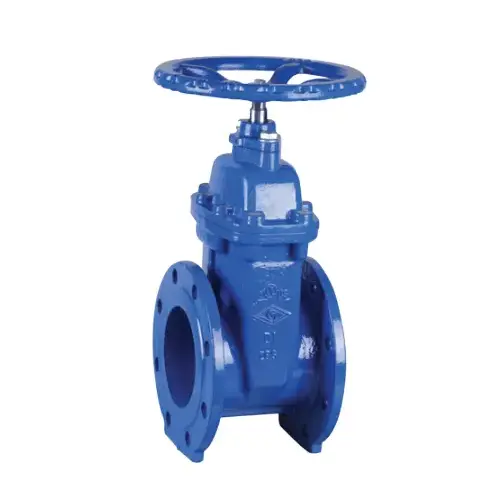

Co to jest zamienny zawór bramki NRS z wylotem obejściowym (Z45XL)?

Podstawowy typ i struktura rdzenia:

To jest zawór bramowy. Jego podstawowym elementem jest brama/klin w kształcie dysku, który porusza się w linii prostej prostopadłej do kierunku przepływu płynu, aby otworzyć (podnoszenie bramek, aby umożliwić przepływ) lub zamykanie (bramka obniża przepływ). Ten projekt powoduje minimalny odporność na przepływ po całkowitym otwarciu.

Kluczowa technologia uszczelniania - Sprężyste siedzenie:

Zawór wykorzystuje odporną konstrukcję siedzenia. Oznacza to, że pierścień uszczelniający zaworu (siedzisko) jest zwykle wykonany z wysokiej jakości gumy (jak EPDM, NBR) i jest elastyczny/elastyczny. Gdy zawór zamyka się, brama dociska do odpornego siedzenia, powodując deformę gumy i szczelnie dostosowuje się do krawędzi bramki, tworząc niezawodne uszczelnienie. Ta konstrukcja oferuje pewną tolerancję dla drobnych zanieczyszczeń (takich jak muł) w rurociągu i zapewnia doskonałe uszczelnienie, szczególnie odpowiednie do zastosowań o niskim lub średniego ciśnienia.

Metoda działania STEM - NRS:

NRS oznacza nie rosnące łodygę. Podczas obsługi zaworu (zwykle przez obracanie koła ręcznego lub skrzyni biegów) sam trzon obraca się tylko; Nie porusza się osiowo w górę lub w dół. Ruch obrotowy łodygi jest przekształcany w liniowy ruch podnoszenia/obniżania bramy poprzez wewnętrzny mechanizm gwintowany (zwykle nakrętka bramka). Główną zaletą tego projektu jest jego minimalny wymóg dotyczący prześwitu; Góra łodygi nie wzrasta podczas otwierania/zamykania, co czyni go idealnym do instalacji ograniczonych kosmicznie (jak podziemne doły zaworów).

Metoda połączenia - kołnierz:

Końce wlotowe i wylotowe zaworu zawierają kołnierze. Kołnierze to okrągłe felgi z otworami śrubowymi. Podczas instalacji śruby są używane do ciasnego podłączania kołnierzy zaworu z odpowiednimi kołnierzami godowymi na rurociągu, z uszczelką umieszczoną pomiędzy, aby osiągnąć uszczelnienie. Połączenie kołnierzowe jest jedną z najczęstszych i najczęstszych metod zaworów rurociągowych, ułatwiając łatwą instalację, usuwanie, konserwację i wytrzymanie wyższych ciśnień i sił rozciągających.

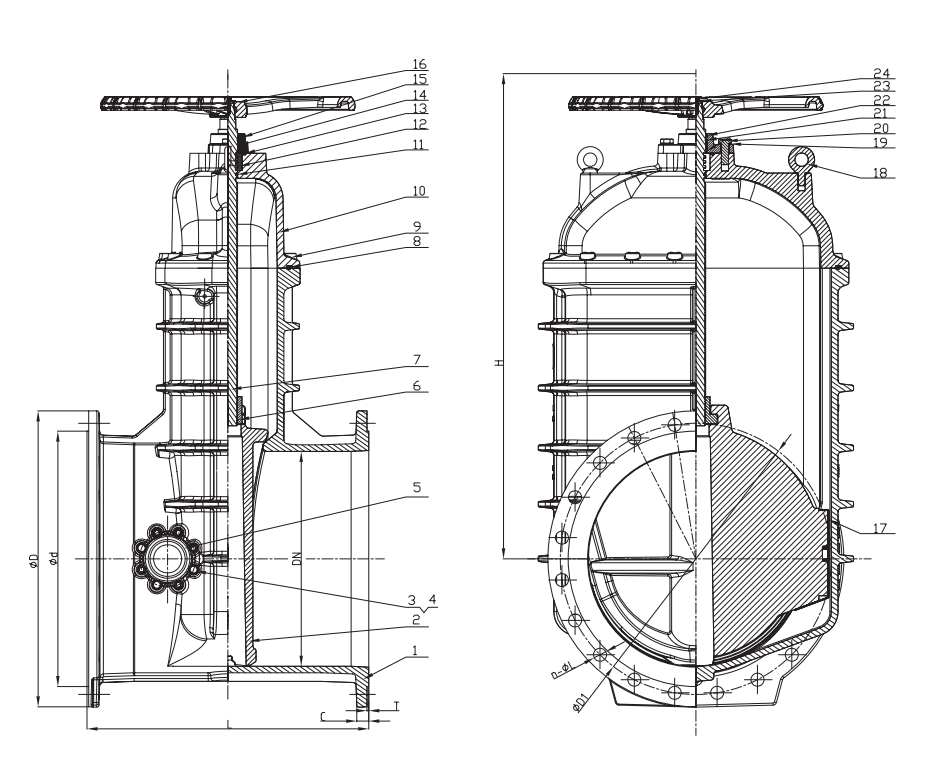

Funkcja podstawowa - z Owpassem Outlet:

Jest to najbardziej charakterystyczna cecha tego zaworu. Ma dodatkowy, mniejszy gniazdko na korpusie zaworu (zwykle w pobliżu strony wlotowej lub pośrodku), zwany gniazdkiem obwodowym lub portem krwawym. Ten port obejściowy jest zwykle wyposażony w zawór kulkowy o małej średnicy, zawór wtyczka lub zawór kultowy (znany jako zawór obejściowy).

Funkcje rdzenia wylotu obejściowego: Bilansowanie ciśnienia na zaworze głównym: Przed otwarciem głównego zaworu bramkowego, szczególnie gdy występuje znacząca różnica ciśnienia (wysokie ciśnienie różnicowe), zawór obejściowy jest otwarty powoli. Umożliwia to płyn od strony wysokiego ciśnienia stopniowo przepływ przez linię obejściową w stronę niskiego ciśnienia, wyrównując ciśnienie po obu stronach bramki głównej. Serwowanie momentu obrotowego roboczego i ochrona zaworu: Po wyrównaniu ciśnienia siła (moment obrotowy) wymagany do otwarcia zaworu głównego jest znacznie zmniejszona, ułatwiając działanie. Co ważniejsze, uniemożliwia to ryzyko związane z wymuszaniem zaworu głównego otwartego pod wysokim ciśnieniem różnicowym, takie jak silna wibracje bramki, punktacja/zużycie powierzchni uszczelnienia siedzenia, a nawet deformacja/pęknięcie łodygi, w dużej mierze zwolnianie z wyprzedzeniem. Kontrola / próbkowanie: Zawór obejściowy może być również stosowany do przenoszenia lub pobierania próbek płynu przepływowego.

Operacja i wskazanie:

Zawór jest zazwyczaj obsługiwany za pomocą montowanego górnego koła ręcznego (mniejsze rozmiary) lub skrzyni biegów (większe rozmiary lub tam, gdzie potrzebna jest łatwiejsza obsługa). Ze względu na konstrukcję NRS obracanie wałka wejściowego koła ręcznego/skrzyni biegów powoduje podnoszenie/niższe. Zawór zwykle zawiera wskaźnik położenia (np. Wskaźnik i pokrętło), który wyraźnie pokazuje, czy zawór jest w pozycji otwartej, zamkniętej lub pośredniej.

Scenariusze aplikacji podstawowych:

Zawór ten jest szczególnie odpowiedni do zastosowań wymagających częstego działania lub w przypadku, gdy może istnieć wysokie ciśnienie różnicowe podczas pracy. Wspólne zastosowania obejmują: sieci zaopatrzenia w wodę (komunalne, przemysłowe): główne rurociągi, sklepy z pompami, zawory izolacyjne strefy, szczególnie tam, gdzie potrzebne jest ryzyko młotka wodnego lub potrzebne jest ochrona zaworów głównych. Systemy ochrony ogniowej: rozładowania pompy ogniowej, główne zawory sterujące, zapewniające bezpieczne i niezawodne działanie zastawki w nagłych wypadkach.

Oznaczenie modelu - Z45XL:

Z45XL jest typowym oznaczeniem modelu tego typu zaworu pod chińskim standardem krajowym (GB): Z: Reprezentuje zawór bramkowy (ZHA FA - 闸阀) .4: Reprezentuje połączenie kołnierzowe. 5: Reprezentuje operację za pomocą przekładni stożkowej (lub zasadniczo oznacza operację Gearbox, odróżniając go od 3 dla przewodu robaka). W rzeczywistych produktach mniejsze rozmiary mogą korzystać bezpośrednio z koła ręcznego, ale model może nadal zachować tę serię. XL: Zazwyczaj oznacza to, że zawór ma sprężyste siedzenie (Xing - 弹性) i zawiera gniazdko obejściowe (długie - 旁通). Jest to kluczowy identyfikator odróżniający ten model od standardowego zamiennego zaworu bramki siedzenia (np. Z45X - tylko odporne siedzenie, bez obejścia).
