Różnice w strukturze między zaworami globle i zaworami bramkami

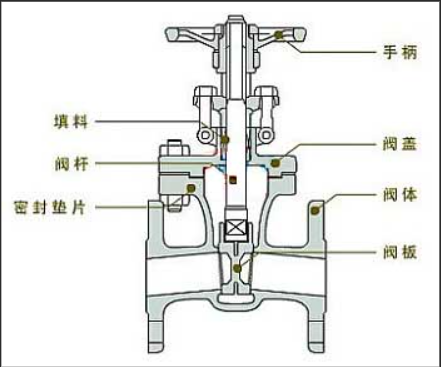

    1. Podstawowa różnica w mechanizmie zamknięcia Podstawowa część ruchu bramyzawórjest płytą bramkową, zwykle w kształcie klina (choć istnieją równoległe lub elastyczne projekty). Ta płyta porusza się prostopadle do kierunku przepływu płynu-wyobraź sobie pionową gilotynę, która unosi się, aby umożliwić przepływ prosty lub krople blokowania przejścia. W przeciwieństwie do tego, zawór kultowy działa za pomocą dysku (lub wtyczki/poppet), często w kształcie dysku, stożkowym lub igieł. Jego ruch jest równolegle do kierunku przepływu, funkcjonując jak tłok, który wkręca się w dół do gniazda zaworu, aby zamknąć lub cofa się w górę, aby otworzyć.

    2. Wewnętrzna konstrukcja ścieżki przepływu To rozróżnienie bezpośrednio wpływa na kształt zaworu i odporność na płyn. Zawory bramkowe mają prostą, symetryczną ścieżkę przepływu. Po całkowitym otwarciu brama cofa się w komorę nad otworem, umożliwiając przepuszczanie płynu niezakłóconego jak prosta sekcja rury, powodując nieistotną odporność na przepływ. Zawory globalne wymuszają jednak płyn przez zgięte, „s” lub „z” w kształcie w kształcie ”. Kierunek przepływu zmienia się ostro (zwykle w dół, a następnie w górę lub odwrotnie), z otworem zwężającym się na siedzeniu zaworu. Ten projekt z natury tworzy znaczny odporność na przepływ i spadek ciśnienia.

    3. Profil ciała i wymagania dotyczące kierunku przepływu Projekt ścieżki przepływu dyktuje wygląd ciała. Ciała zaworów bramkowych są symetryczne i cylindryczne, z kołnierzami wyrównanymi osiowo. Ich prosta, dwukierunkowa ścieżka przepływu nie nakłada żadnych wymagań kierunku przepływu - Fluid działa identycznie w obu kierunkach, gdy jest w pełni otwarta. Ciała zaworów kulistych są asymetryczne, wykazując wyraźne centralne wybrzuszenie lub występ, aby pomieścić zakrzywioną ścieżkę przepływu. Krytycznie egzekwują ścisłe zasady kierunku przepływu: większość podąża za „lioh” (ciecz w poniżej dysku, powyżej dysku). Ciało jest oznaczone strzałką przepływu; Instalacja odwrotna powoduje awarię uszczelnienia, wysoki obrotowy moment obrotowy lub uszkodzenie.

    4. Mechanizm podróży i wysokości zaworu wpływa na podróż STEM i ogólne wymiary. Aby całkowicie otworzyć, zawór bramki musi podnieść bramę powyżej pełnej średnicy otworu - długi skok dla dużych zaworów. Projekty wschodzące-pst. Wykazują widoczne rozszerzenie STEM; Niedosące łodygi ukryte podróże wewnętrzne. Zawory globalne wymagają tylko ~ 25% podnoszenia otworu siedzenia do pełnego otwierania (ponieważ powierzchnia przepływu rozszerza się gwałtownie po początkowym podnoszeniu). Tak więc podróż STEM jest krótsza. Jednak ich konstrukcja ścieżki „S” sprawia, że korpusy zaworów globalnych jest wyższe (od linii środkowej wlotowej do szczytu maski) niż zawory bramkowe o równej wielkości, wyglądające na „obficie”.

    5. Struktura uszczelniająca i interfejsy metody i powierzchnie różnią się znacznie. Zawory bramkowe uszczelniają szerokie obszary kontaktu między obiema stronami bramy i odpowiednimi siedzeniami ciała. Bramy klinowe osiągają zamknięcie poprzez mechaniczne kliny; Równoległe bramy wykorzystują przymusowy kontakt z siedzeniami. To tworzy duże interfejsy uszczelniające. Zawory globalne uszczelniają się wzdłuż skoncentrowanej linii styku między krawędzią dysku (stożkową/ sferyczną) a siedziskiem zaworu w kształcie pierścienia. Siła w dół z łodygi wciska dysk do siedzenia, umożliwiając styk linii lub uszczelnienie wąskoprzewodowe przy minimalnej powierzchni.
