Wodomierz wielostrumieniowy
Wodomierz wielostrumieniowy LXSG-15-50 służy do pomiaru całkowitej objętości wody wodociągowej przepływającej przez zamknięte rury. Rejestr może być wykonany w wersji suchej lub mokrej, korpus może być wykonany ze stali nierdzewnej, mosiądzu, żeliwa, tworzywa sztucznego. Rozmiar od DN15 ~ DN50. Wsparcie OEM.
Kluczowe funkcje
Sprawdzona konstrukcja przepływomierza wielostrumieniowego
▶Środek antymagnetyczny, przeciw zamarzaniu
▶ Licznik uszczelniony próżniowo, należy przechowywać w bezpiecznym miejscu przez długi czas.
▶Dokładność: ISO4064.klasa B
R80/R100/R160(R=Q3/Q1)(opcjonalnie)

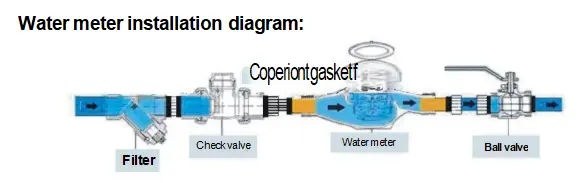

▶Instalacja: zastosowanie poziome/użycie pionowe
Maksymalne ciśnienie robocze: PN16/PN10 (opcjonalnie) Strata ciśnienia: ≤0,063Mpa
▶Temperatura wody: T30, T50, T90 (opcjonalnie)
▶Korpus: mosiądz/żelazo/stal nierdzewna/plastik/nylon (opcjonalnie)
Kluczowa specyfikacja techniczna
| Średnica (mm) | Klasa | Q4 (m³/h) | Q3 (m³/h) | Q2 (m³/h) | Q1 (m³/h) | Min. Odczyt (m³) | Maksymalny odczyt (m³) |
| DN15 | B | 3.125 | 2.5 | 0.05 | 0.03125 | 0.0001 | 99999 |
| DN20 | B | 5 | 4 | 0.08 | 0.05 | 0.0001 | 99999 |
| DN25 | B | 7.875 | 6.3 | 0.126 | 0.07875 | 0.0001 | 99999 |
| DN32 | B | 12.5 | 10 | 0.2 | 0.125 | 0.0001 | 99999 |
| Tn40 | B | 20 | 16 | 0.32 | 0.2 | 0.001 | 99999 |
| DN50 | B | 31.25 | 25 | 3.15 | 0.5 | 0.001 | 99999 |

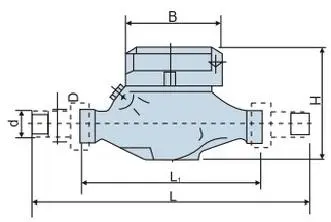

Rozmiar i waga:
| Średnica | DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Długość | L1 (mm) | 165 | 195 | 225 | 230 | 245 | 300 |
| Szerokość | B(mm) | 98 | 98 | 103 | 103 | 125 | 135 |
| Wysokość | Hmm) | 114 | 114 | 114 | 114 | 144 | 155 |
| Gwintowane Połączenie | d | R1/2 | R3/4 | R1 | R11/4 | R1Z₂ | R2 |
| D | G3/4 | G1 | G11/4 | G11/2 | G2 | G2/ | |
| Waga | kg | 1.2 | 1.6 | 2.6 | 3.2 | 4.5 | 7 |

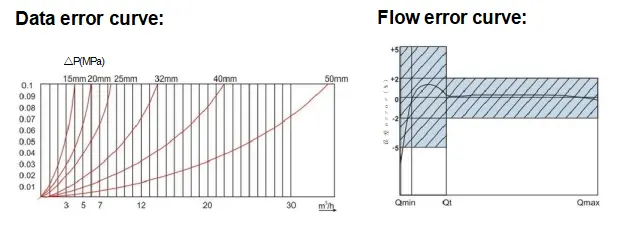

A. Wolny przepływ (Q1≤Q B. Temperatura wody ≤30 ℃, szybki przepływ (Q2 ≤ Q ≤ Q4), maksymalne dopuszczalne błędy: ± 2% temperatura wody> 30 ℃, szybki przepływ (Q2 ≤ Q ≤ Q4), maksymalne dopuszczalne błędy: ± 3%
