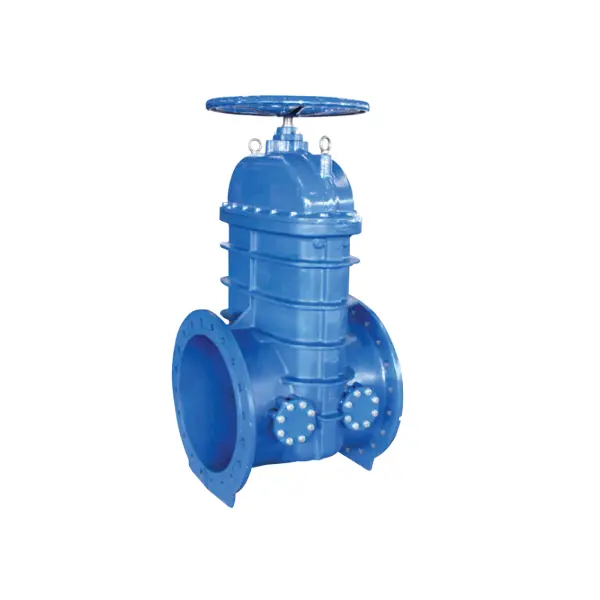

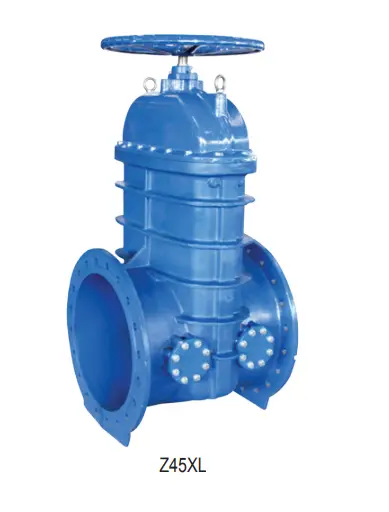

BS 5163 ZAWÓJ ZAWORNIK Bramy NRS z wylotem obejściowym
Model:(Z45XL) PN10/16
BS 5163 ZAWÓJ ZAWORNIK Bramy NRS z wylotem obejściowym (Z45XL) PN10/16
• Kończy się połączenie: kołnierz do BS EN 1092-2: 1997
• Presja robocza: PN10/16
• Zakres temperatur: 0 ℃- 100 ℃
• Powłoka: powłoka epoksydowa związana z fuzją zgodnie z ANSI/AWWA C550
• Kończy się połączenie: kołnierz do BS EN 1092-2: 1997
• Presja robocza: PN10/16
• Zakres temperatur: 0 ℃- 100 ℃
• Powłoka: powłoka epoksydowa związana z fuzją zgodnie z ANSI/AWWA C550

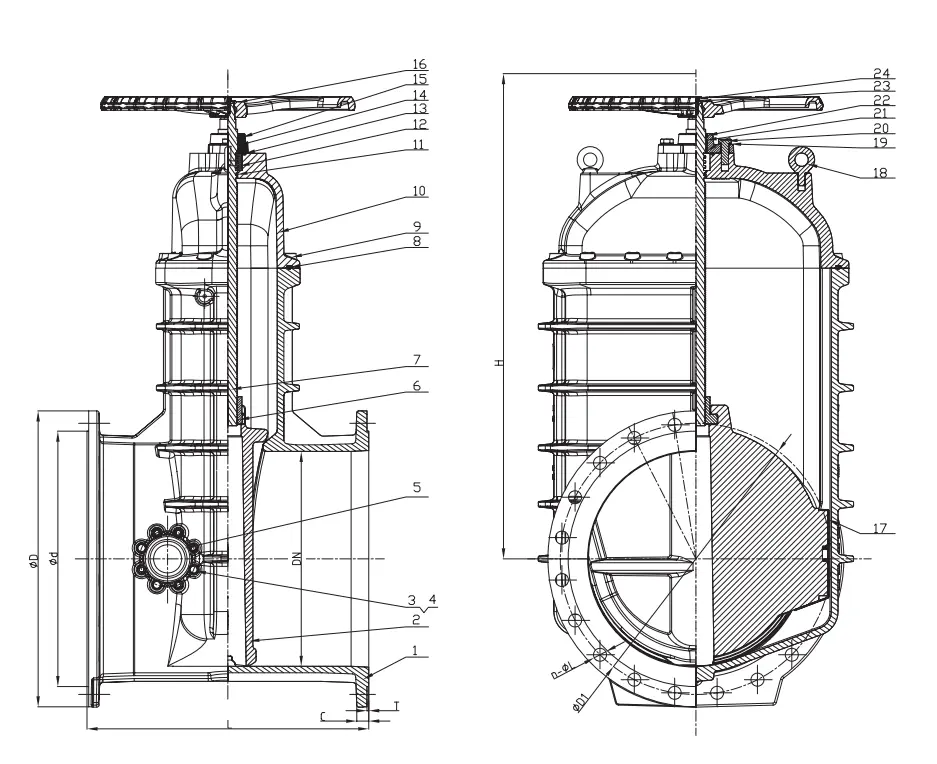

| Specyfikacja materialna | |||
| Część nr | Część | Standardowa specyfikacja | Opcje |
| 1 | Korpus zaworu | EN-GJS-450-10 |
|
| 2 | Odporna płyta klinowa | EN-GJS-450-10+EPDM |
|
| 3 | Śruba | Stalowa stalowa cynk | SS304, SS316 |
| 4 | Płaska pralka | Stalowa stalowa cynk | SS304, SS316 |
| 5 | Obwód zastawki by-pass | EN-GJS-450-10 |
|
| 6 | Nutę klina | Mosiądz HPB59-1 |
|
| 7 | Trzon | Stal nierdzewna | SS304/316/420/431 |
| 8 | Gaz maski | EPDM | Nbr |
| 9 | Śruba | Stalowa stalowa cynk | SS304, SS316 |
| 10 | Czapeczka | EN-GJS-450-10 |
|
| 11 | O-ring | Nbr | EPDM |
| 12 | Myjka pchnięcia | Stalowa stalowa cynk | SS304, SS316 |
| 13 | O-ring | Nbr | EPDM |
| 14 | Przewodnik osi | Mosiądz HPB59-1 |
|
| 15 | Gruczoł | EN-GJS-450-10 |
|
| 16 | Koło ręczne | EN-GJS-450-10 | Wciśnięta stal |
| 17 | Rękawa przewodnika | EPDM |
|
| 18 | Bolt oczu | Stalowa stalowa cynk |
|
| 19 | Płaska pralka | Stalowa stalowa cynk | SS304, SS316 |
| 20 | Śruba | Stalowa stalowa cynk | SS304, SS316 |
| 21 | 0-ring | Nbr | EPDM |
| 22 | Wycieraczka pierścienia | EPDM | Nbr |
| 23 | Płaska pralka | Stalowa stalowa cynk | SS304, SS316 |
| 24 | Śruba | Stalowa stalowa cynk | SS304, SS316 |
| Uwaga: 1. W przypadku specjalnego wniosku o materiały inne niż standardowa specyfikacja, należy wyraźnie wskazać na zapytaniu lub liście zamówień. BYPASFING i montaż zaworów nie są cytowane i dostarczane, chyba że istnieje konkretne oświadczenie w kolejności lub zapytaniu. 2. Jeśli wymagane są obwodnictwo i zawór, proszę o to wyraźnie w zamówieniu, a koszty zostaną dodane odpowiednio." |
|||
| Dn | Pn | Wymiary (mm) | ||||||||
| Cal | mm | L | H | D | D1 | d | C | T | N-φL | |
| 18 " | 450 | 10 | 650 | 1108 | 640 | 565 | 530 | 30 | 4 | 20-F28 |
| 16 | 585 | 548 | 20-31 | |||||||
| 20 " | 500 | 10 | 700 | 1130 | 715 | 620 | 582 | 31.5 | 4 | 20-F28 |
| 16 | 650 | 609 | 20-34 | |||||||
| 24 " | 600 | 10 | 800 | 1311 | 840 | 725 | 682 | 36 | 5 | 20-31 |
| 16 | 770 | 720 | 20-F37 | |||||||
