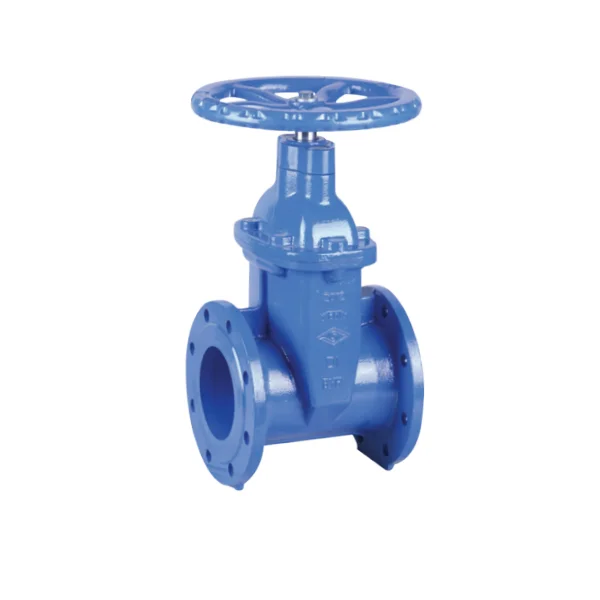

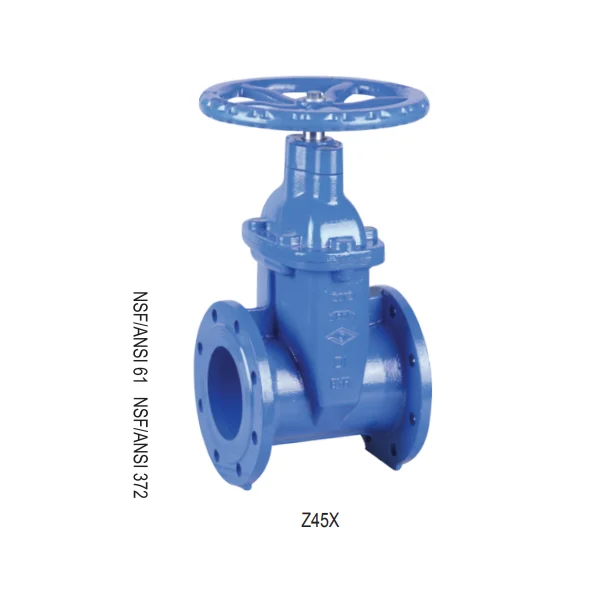

BS 5163 kołnierzowy zastawek bramki NRS
BS 5163 ZAWÓJ ZAWORNIK Bramy NRS (Z45x) PN10/16
• Kończy się połączenie: kołnierz do BS EN 1092-2: 1997
• Presja robocza: PN10/16
• Zakres temperatur: 0 ℃- 100 ℃
• Powłoka: powłoka epoksydowa związana z fuzją zgodnie z ANSI/AWWA C550
• Kończy się połączenie: kołnierz do BS EN 1092-2: 1997
• Presja robocza: PN10/16
• Zakres temperatur: 0 ℃- 100 ℃
• Powłoka: powłoka epoksydowa związana z fuzją zgodnie z ANSI/AWWA C550
Specyfikacja materialna
|
Część nr |
Część |
Standardowa specyfikacja |
Opcje |
|
1 |
Korpus zaworu |
EN-GJS-450-10 |
|
|
2 |
Odporna płyta klinowa |
EN-GJS-450-10+EPDM |
|
|
3 |
Trzon |
Stal nierdzewna |
SS304, SS316, SS420, SS431 |
|
4 |
Śruba |
Stalowa stalowa cynk |
SS304, SS16 |
|
5 |
Czapeczka |
EN-GJS-450-10 |
|
|
6 |
O-ring |
Nbr |
EPDM |
|
7 |
Gruczoł |
EN-GJS-450-10 |
|
|
8 |
Koło ręczne |
EN-GJS-450-10 |
Wciśnięta stal |
|
9 |
Śruba |
Stalowa stalowa cynk |
SS304, SS16 |
|
10 |
FLA pralka |
Stalowa stalowa cynk |
SS304, SS16 |
|
11 |
Wycieraczka pierścienia |
Nbr |
EPDM |
|
12 |
Śruba |
Stalowa stalowa cynk |
SS304, SS16 |
|
13 |
Płaska pralka |
Stalowa stalowa cynk |
SS304, SS16 |
|
14 |
O-ring |
Nbr |
EPDM |
|
15 |
Myjka pchnięcia |
Mosiądz HPB59-1 (typ A) Niedostępne (typ B) |
|
|
16 |
Gaz maski |
EPDM |
Nbr |
|
17 |
Nutę klina |
Mosiądz HPB59-1 |
Bronze ZQSN5-5-5 |
Uwaga: W przypadku specjalnego wniosku o materiały inne niż standardowa specyfikacja, należy wyraźnie wskazać na zapytaniu lub liście zamówień.
|
Dn |
Pn |
Wymiary (mm) |
|||||||||
|
Cal |
mm |
L |
H |
D |
D1 |
d |
C |
T |
N-φL |
||
|
Typea |
TypeB |
||||||||||
|
2 " |
50 |
10/16 |
178 |
218 |
254 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2.5 " |
65 |
10/16 |
190 |
232 |
275 |
185 |
145 |
118 |
19 |
3 |
4-F19 |
|
3 " |
80 |
10/16 |
203 |
281 |
301 |
200 |
160 |
132 |
19 |
3 |
8-f19 |
|
4 ” |
100 |
10/16 |
229 |
316 |
355 |
220 |
180 |
156 |
19 |
3 |
8-f19 |
|
5 " |
125 |
10/16 |
254 |
393 |
393 |
250 |
210 |
184 |
19 |
3 |
8-f19 |
|
6 " |
150 |
10/16 |
267 |
420 |
448 |
285 |
240 |
211 |
19 |
3 |
8-F23 |
|
8 " |
200 |
10 |
292 |
490 |
548 |
340 |
295 |
266 |
20 |
3 |
8-F23 |
|
16 |
12-F23 |
||||||||||
|
10 " |
250 |
10 |
330 |
626 |
626 |
405 |
350 |
319 |
22 |
3 |
12-F23 |
|
16 |
355 |
12-F28 |
|||||||||
|
12 " |
300 |
10 |
356 |
722 |
722 |
460 |
400 |
370 |
24.5 |
4 |
12-F23 |
|
16 |
410 |
12-F28 |
|||||||||
|
14 " |
350 |
10 |
381 |
800 |
800 |
520 |
460 |
429 |
26.5 |
4 |
16-F23 |
|
16 |
470 |
16-F28 |
|||||||||
|
16 " |
400 |
10 |
406 |
870 |
870 |
580 |
515 |
480 |
28 |
4 |
16-F28 |
|
16 |
525 |
16-F31 |
|||||||||
|
18 " |
450 |
10 |
432 |
1108 |
1108 |
640 |
565 |
530 |
30 |
4 |
20-F28 |
|
16 |
585 |
548 |
20-F31 |
||||||||
|
20 " |
500 |
10 |
457 |
1130 |
1130 |
715 |
620 |
582 |
31.5 |
4 |
20-F28 |
|
16 |
650 |
609 |
20-F34 |
||||||||
|
24 " |
600 |
10 |
508 |
1311 |
1311 |
840 |
725 |
682 |
36 |
5 |
20-F31 |
|
16 |
770 |
720 |
20-F37 |
||||||||
|
28 " |
700 |
10 |
610 |
1311 |
1311 |
895 |
840 |
794 |
32.5 |
5 |
24-F31 |
|
32 " |
800 |
10 |
660 |
1750 |
1750 |
1015 |
950 |
901 |
35 |
5 |
24-F34 |
