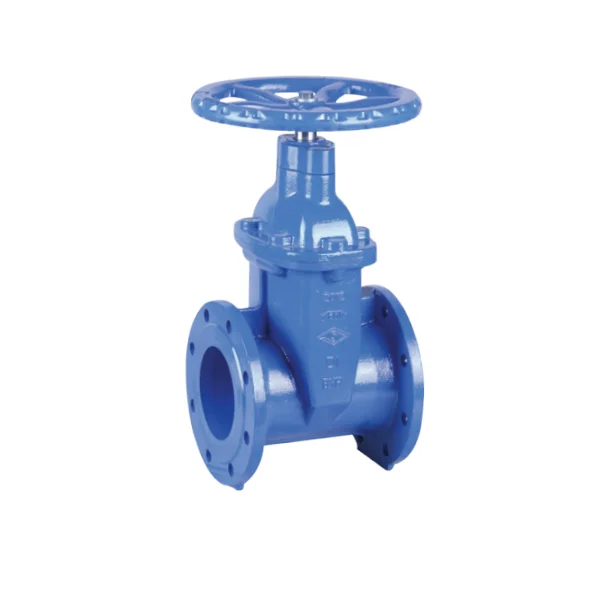

BS 5163 ZWROTNY ZAWÓR ZAWORNIKA Bramy NRS PN25
Model:(Z45X) PN25
Z45X BS 5163 ZWROTNY ZAWORNIK ZAWORU Bramy NRS PN25
• Kończy się połączenie: kołnierz do BS EN 1092-2: 1997
• Presja robocza: PN25
• Zakres temperatur: 0 ℃- 100 ℃
• Powłoka: powłoka epoksydowa związana z fuzją zgodnie z ANSI/AWWA C550
• Presja robocza: PN25
• Zakres temperatur: 0 ℃- 100 ℃
• Powłoka: powłoka epoksydowa związana z fuzją zgodnie z ANSI/AWWA C550
Specyfikacja materialna
|
Część nr |
Część |
Standardowa specyfikacja |
Opcje |
|
1 |
Korpus zaworu |
EN-GJS-450-10 |
|
|
2 |
Odporna płyta klinowa |
EN-GJS-450-10+EPDM |
|
|
3 |
Trzon |
Stal nierdzewna |
SS304, SS316, SS420, SS431 |
|
4 |
Śruba |
Stalowa stalowa cynk |
SS304, SS16 |
|
5 |
Czapeczka |
EN-GJS-450-10 |
|
|
6 |
O-ring |
Nbr |
EPDM |
|
7 |
Gruczoł |
EN-GJS-450-10 |
|
|
8 |
Koło ręczne |
EN-GJS-450-10 |
Wciśnięta stal |
|
9 |
Śruba |
Stalowa stalowa cynk |
SS304, SS16 |
|
10 |
FLA pralka |
Stalowa stalowa cynk |
SS304, SS16 |
|
11 |
Wycieraczka pierścienia |
Nbr |
EPDM |
|
12 |
Śruba |
Stalowa stalowa cynk |
SS304, SS16 |
|
13 |
Płaska pralka |
Stalowa stalowa cynk |
SS304, SS16 |
|
14 |
O-ring |
Nbr |
EPDM |
|
15 |
Myjka pchnięcia |
Mosiądz HPB59-1 (typ A) Niedostępne (typ B) |
|
|
16 |
Gaz maski |
EPDM |
Nbr |
|
17 |
Nutę klina |
Mosiądz HPB59-1 |
Bronze ZQSN5-5-5 |
Uwaga: W przypadku specjalnego wniosku o materiały inne niż standardowa specyfikacja, należy wyraźnie wskazać na zapytaniu lub liście zamówień.
|
Dn |
Pn |
Wymiary (mm) |
||||||||
|
Cal |
mm |
|
L |
H |
D |
D1 |
d |
C |
T |
N-φL |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2.5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-f19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-f19 |
|
4 ” |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-F28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-F31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-F31 |
Gorące Tagi: BS 5163 ZWROTNY ZAWÓR ZAWORNIKA Bramy NRS PN25
